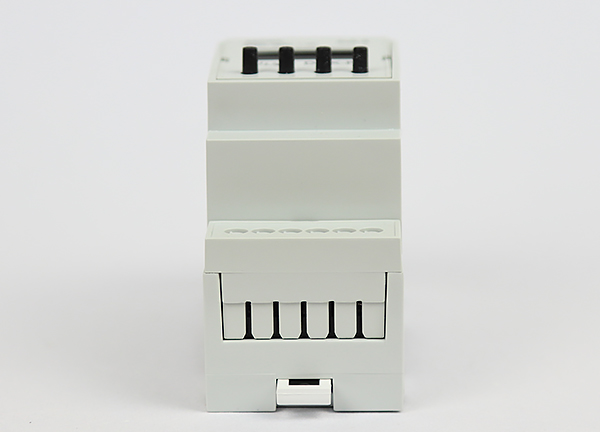

DMX реле 1 канал с двойной
гальванической развязкой "VJLight DMX R-1".
(см. прайс-лист)

Артикул - DMX-R1AC (U=220VAC)
- DMX-R1DC (U=7-60VDC)

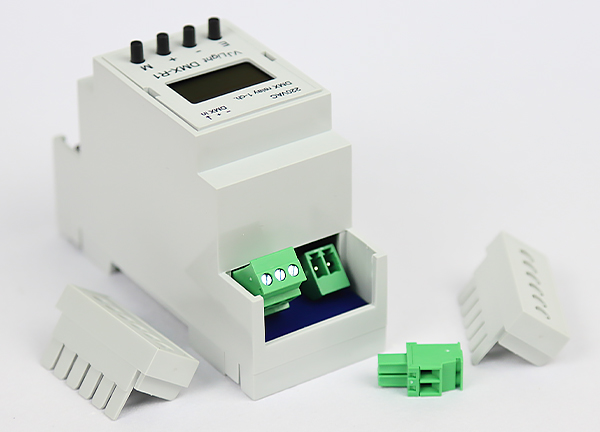

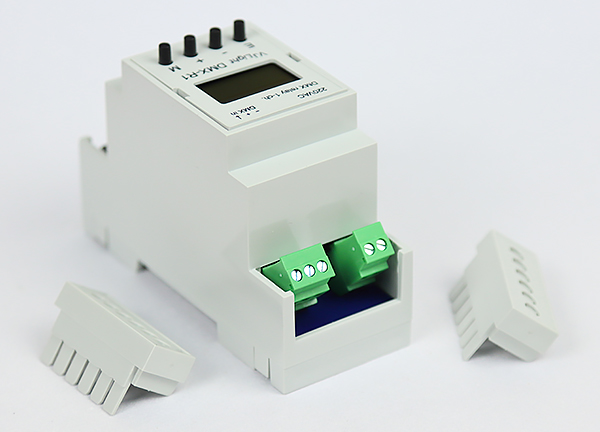

DMX реле на DIN рейку "VJLight DMX-R1" (Одноканальное) предназначено для установки непосредственно в электрощит. Данный прибор представляет собой управляемое сигналом DMX переключающее электромеханическое реле. Питание "DMX-R1" осуществляется от сети переменного (в диапазоне 85 ~ 264VAC) либо постоянного напряжения 120-370VDC. Так же возможна поставка данного оборудования с напряжением питания 7-40VDC. Подключение питания к VJLight DMX-R1 и сигнала DMX осуществляется при помощи разъемных клеммников (входят в комплект) 15EDGKB-3,5-03P (и 02Р, соответственно), подключение нагрузки - винтовым клеммником (до 16А при 220VAC).

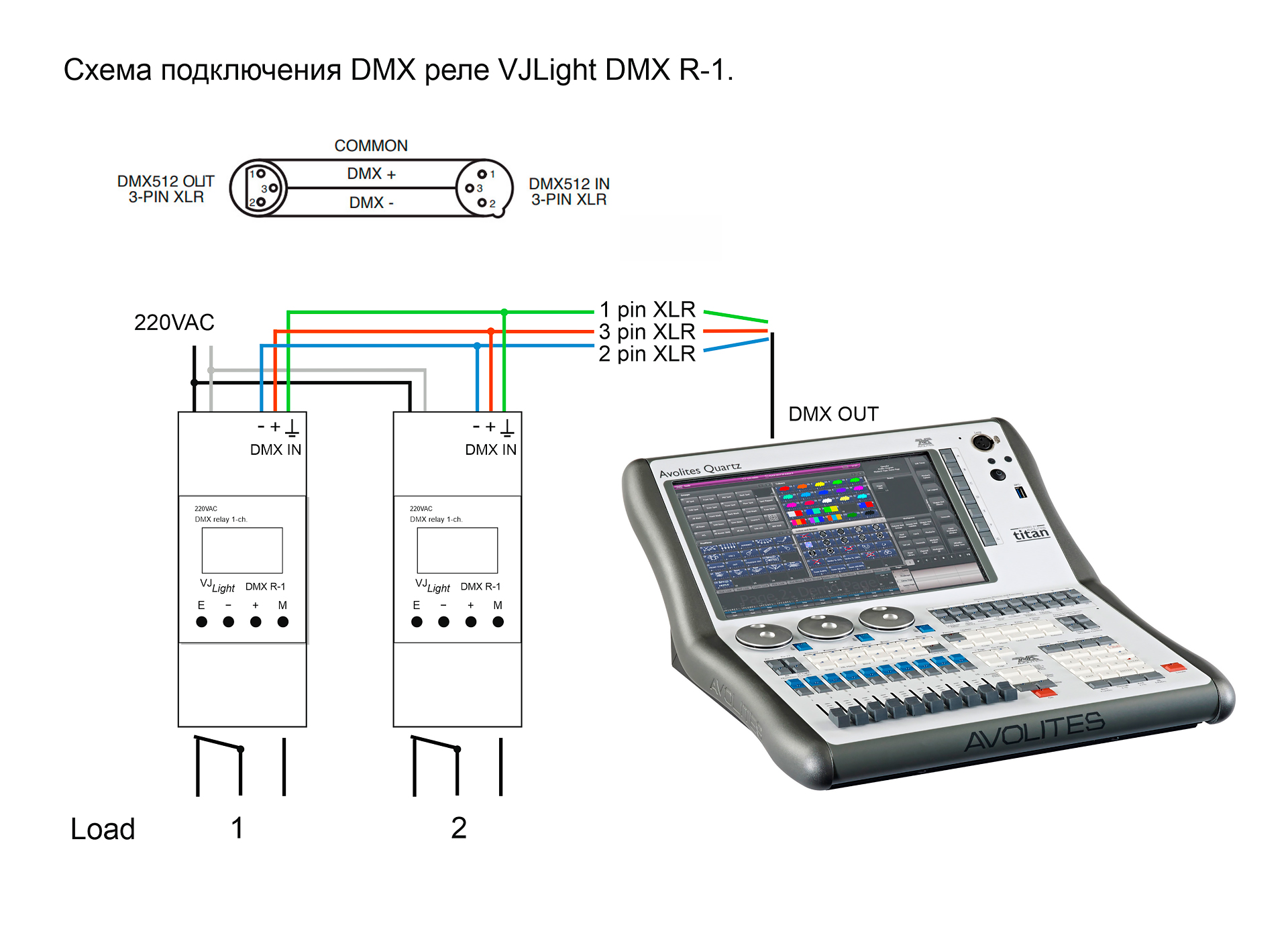

Данное DMX реле может работать в двух режимах: с управлением (вкл./выкл.) сигналом DMX либо в ручном режиме. Для ручного режима на передней панели VJLight DMX-R1 расположена кнопка "М" (Manual). Данный режим является приоритетным и его можно использовать вне зависимости от наличия/отсутствия сигнала DMX. Схемы подключения смотрите ниже.

На передней панели прибора расположены еще 3 кнопки: "Е", "-" и "+". Кнопка "Е" (Enter) - вход в меню для установки адреса DMX. При нажатии кнопки "Е" (при отключенном режиме "Manual") выделяется строка для установки адреса стартового канала DMX управления прибором. Кнопками "-" и "+" можно выбрать стартовый DMX адрес реле. Для сохранения выбранного адреса DMX в памяти прибора можно нажать кнопку "Е" (снимется выделение) либо подождать несколько секунд и DMX адрес реле сохранится сам. При повторном подключении к сети будет актуален последний сохраненный адрес DMX.

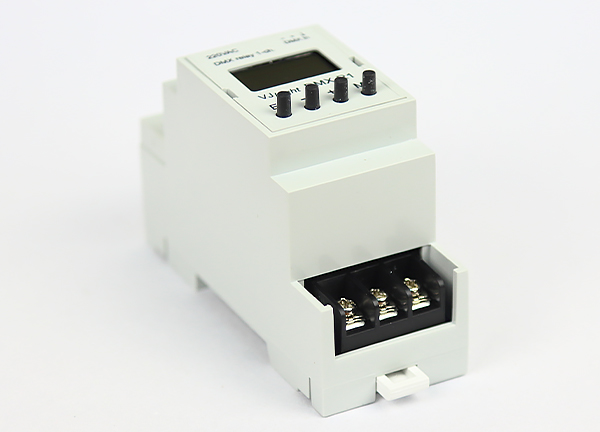

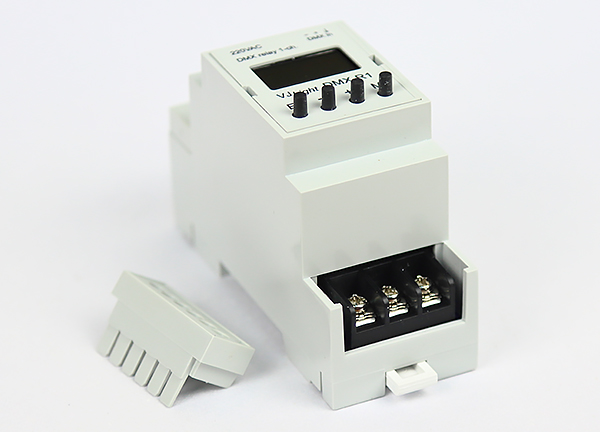

Управлять нагрузками, подключаемыми к DMX-R1 можно в режимах отключения, включения или переключения. Для коммутации нагрузки в нижней части DMX реле расположен разъемный клеммник, где центральный контакт является основным, а по-умолчанию (реле выкл.) он соединен с левым контактом (и разъединен с правым), при включении реле (relay - ON) центральный контакт соединяется с правым.

Информационный экран на передней панели DMX-R1 представляет собой OLed дисплей с тремя строками. В верхней строке (желтого цвета) по желанию заказчика можно разместить желаемую им надпись (на заказ до 10 символов). Данная надпись остается неизменной навсегда. Вторая строка экрана показывает состояние наличия DMX и стартовый адрес канала управления. При отсутствии на входе реле DMX сигнала во второй строке светится надпись "Manual", при наличии сигнала DMX на входе - в этой строке высвечивается стартовый адрес канала управления прибора. В третьей строке "VJLight DMX-R1" указывается состояние реле (включено или выключено) - "RELAY-ON" и "RELAY-OFF", соответственно.

Контакты электромеханического реле DMX R-1, управляемого подключенными нагрузками гальванически не связаны с питанием прибора, как и с входом DMX.

Возможна поставка данных приборов с вашим логотипом.
Бесплатная доставка по г. Москва. Отправка в регионы.

Количество входов DMX: 1
Количество каналов управления DMX: 1
Значения DMX: от 0 до 127 - "RELAY - OFF" (Выключено); от 128 до 255 - "RELAY - ON" (Включено)
Адреса стартового канала управления DMX: от 1 до 512
Напряжение питания: 85-264VAC/ 70-350VDC (Либо 7-60 VDC).
Информационный OLed экран - Да
Принудительное включение/отключение реле (приоритетный режим "Manual") - Да
Максимальная сила тока нагрузки, подключенной к реле - 16А при 220VAC
Установка в электрошкаф на DIN рейку - Да
Гальваническая развязка DMX входа: Да
Гальваническая развязка реле и управления ими: Да
Разъемные клеммники для коммутации питания и DMX входа: Да
Винтовой клеммник для коммутации нагрузки: Да
Диапазон рабочих температур: -30 - +70°C
Размер: В- 57,5 мм.; Ш- 36,3 мм.; Д- 90,2 мм.
