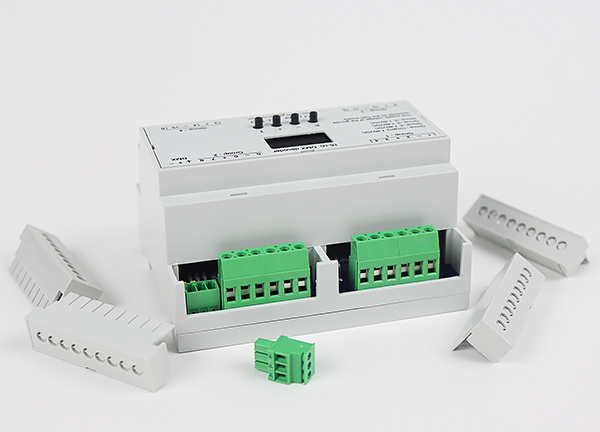

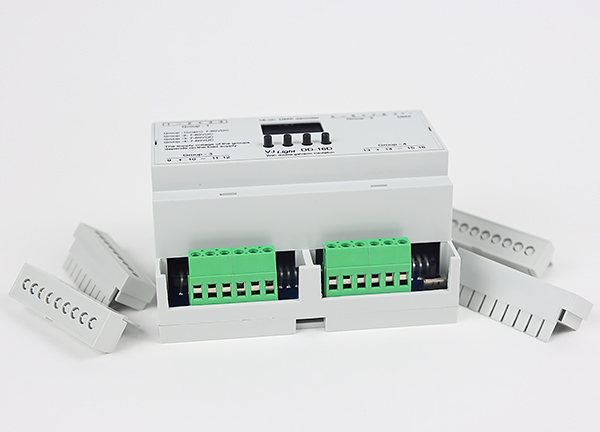

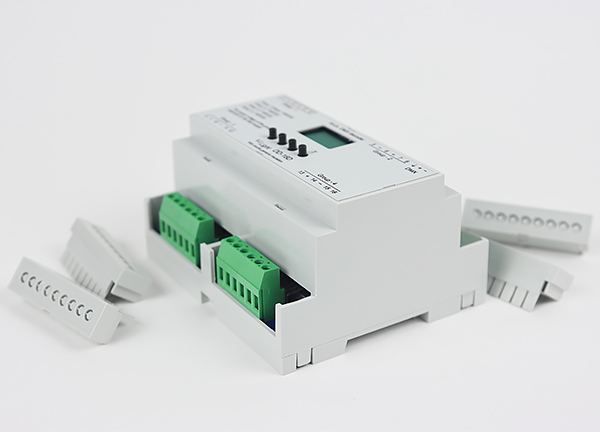

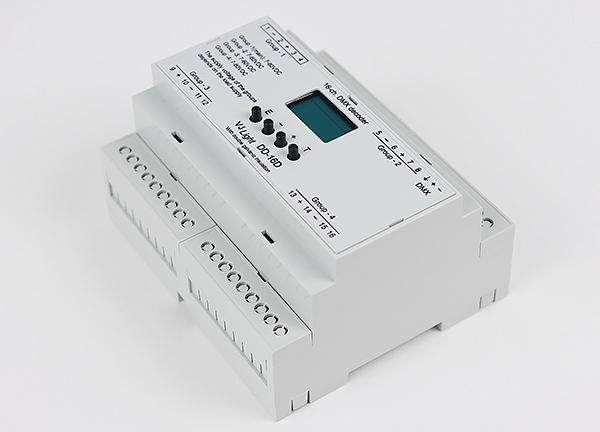

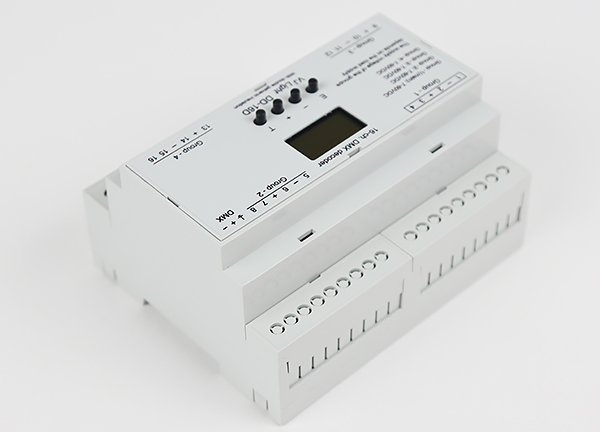

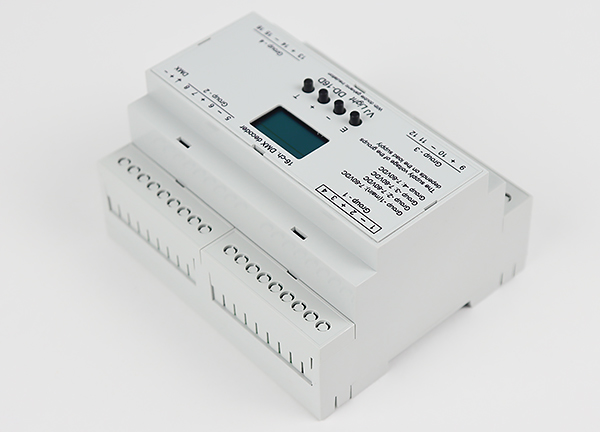

DMX декодер 16 (8) каналов с двойной гальванической развязкой на DIN рейку "VJLight DD-16D".
Артикул: DD-16D.
DMX декодер VJLight DD-16D предназначен для управления яркостью светодиодных лент, светодиодов и другой подобной нагрузкой с напряжением питания в диапазоне 7-60VDC и мощностью до 10А на канал, а при достаточной вентиляции - до 20-25А на канал. Данный декодер может работать в 16 канальном и в 8 канальном режиме. При работе в 8-канальном режиме, выходы продолжают работать в режиме дублирования, т.е., если в 16-канальном режиме выходы 1, 2, 3 и 4 работают на 1,2,3 и 4 канале DMX, то в 8-канальном режиме 1,2,3 и 4 каналы DMX управляют выходами объединенными в пары: 1-2, 3-4, 4-5 и 6-7, соответственно.

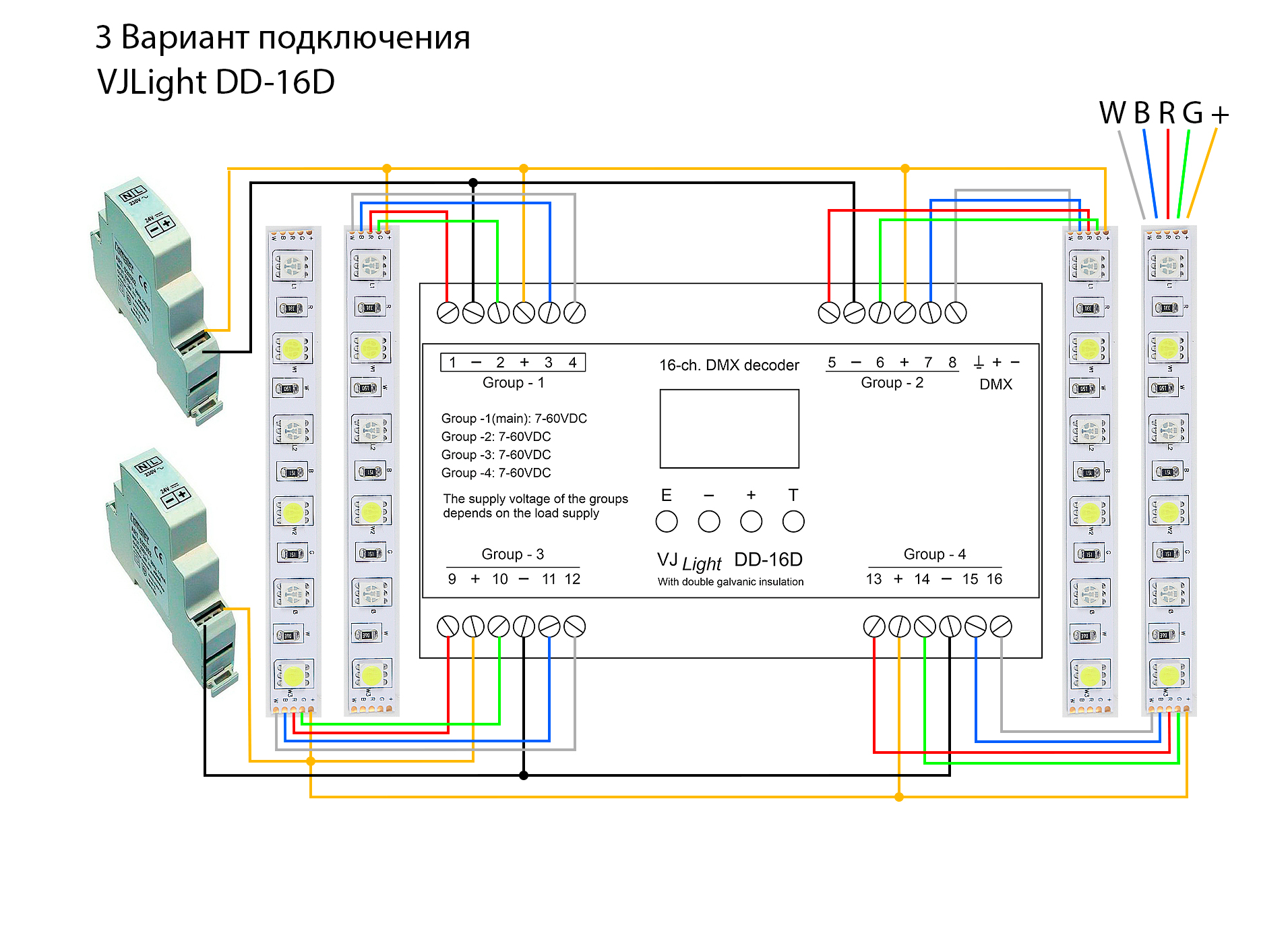

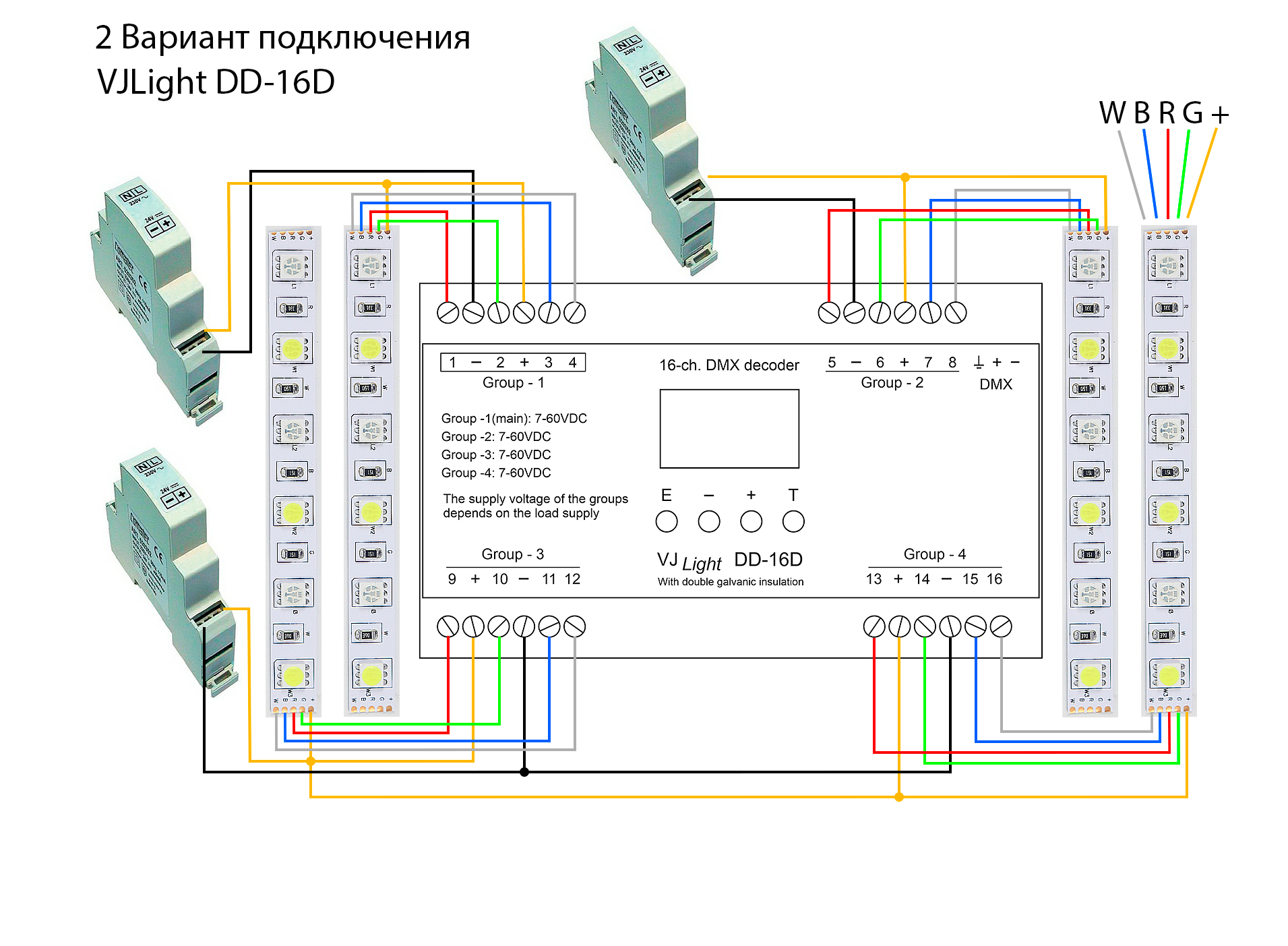

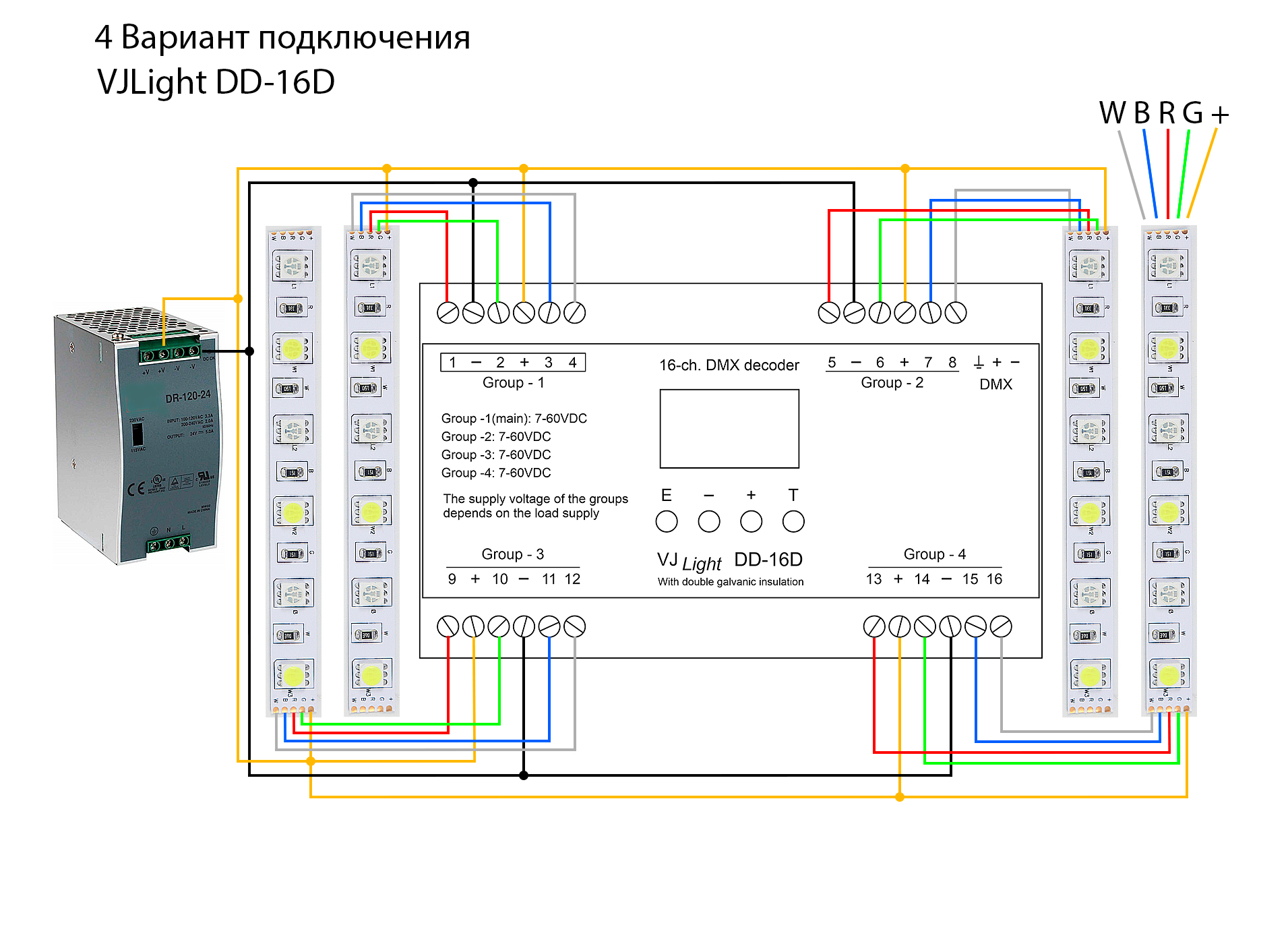

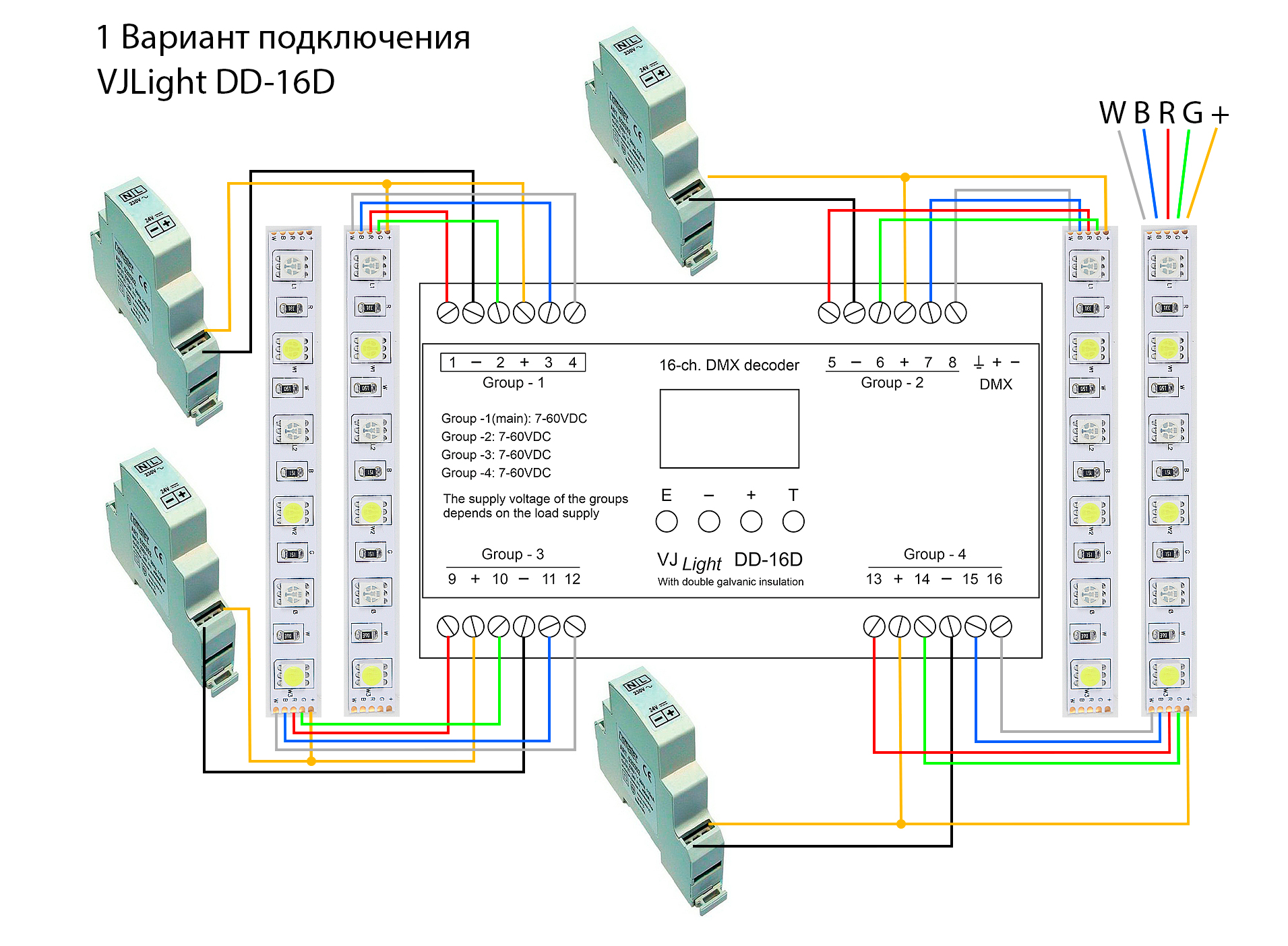

Силовые входы/выходы данного декодера разделены на 4 группы с раздельным питанием, которое можно объединять на свое усмотрение в любом порядке. Для объединения групп в один источник питания достаточно соединить параллельно "-" и "+" на соответствующих клеммах групп перемычками (толщина проводов зависит от нагрузки подключаемых групп). Группа 1 ("Group-1") должна быть подключена в любом случае, поскольку, от нее питается управление декодера. Напряжение питания групп может быть разным (в диапазоне 7-60VDC), при выборе источника питания каждой группы необходимо исходить от напряжения питания нагрузки, подключаемой в выбранной группе. Такая конфигурация удобна, если, например, часть светодиодных лент RGBW имеют напряжение питания 12 вольт, а часть интерьера освещается светодиодными лентами с напряжением питания 24В. Также, благодаря разделению на группы, вам не обязательно использовать один мощный блок питания, который достаточно дорог. Вы можете использовать несколько блоков питания, это повысит надежность системы в целом и, скорее всего, удешевит ее без ущерба качеству.

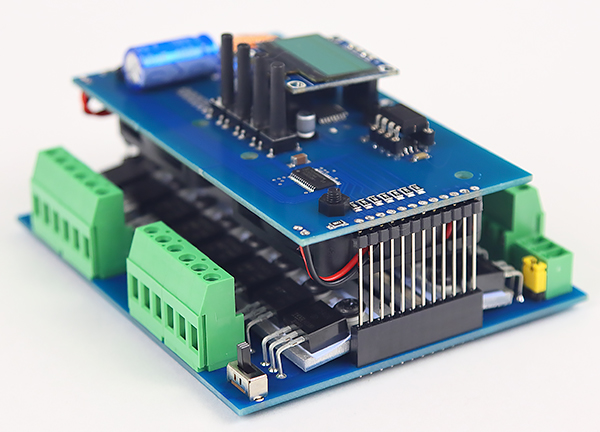

Помимо силовых входов/выходов для подключения питания и нагрузки групп, DMX декодер имеет разъемный клеммник для подключения сигнала (и вход и выход) DMX, перед которым расположен джампер желтого цвета, отключающий, при желании пользователя, терминирующий резистор 120 Ом (подключен к "-" и "+" разъема).

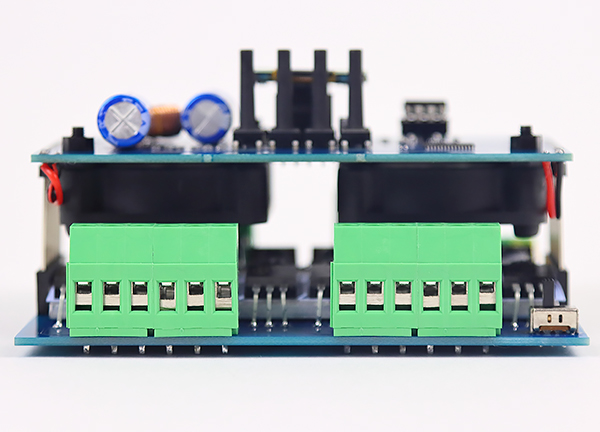

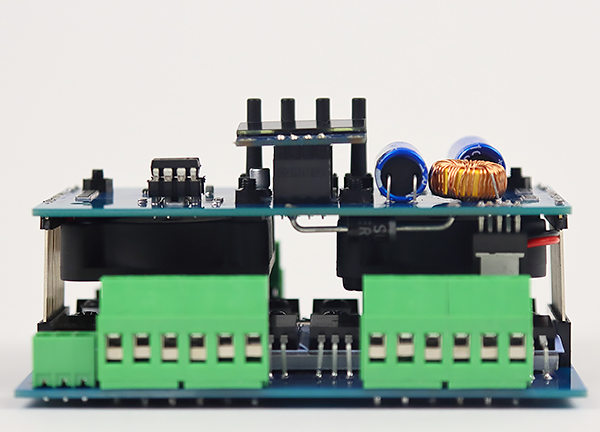

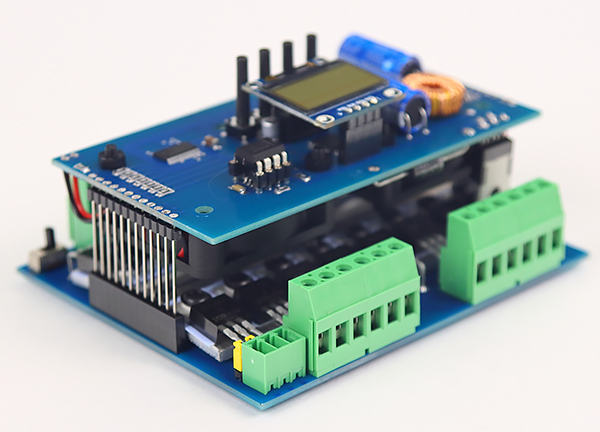

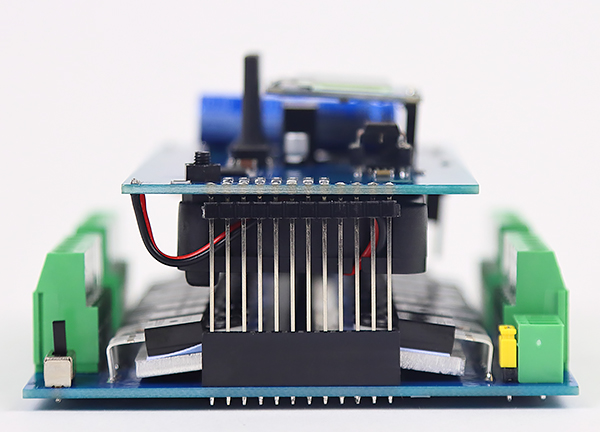

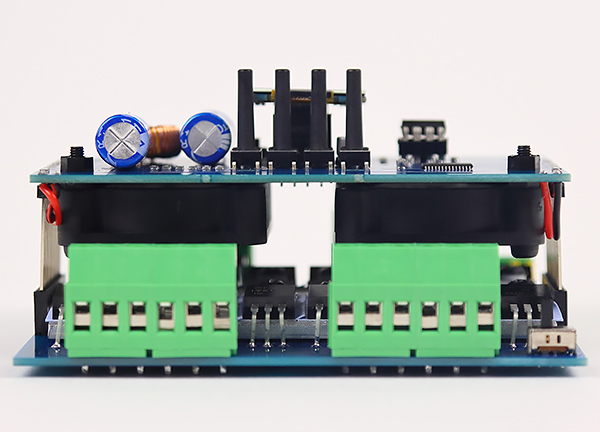

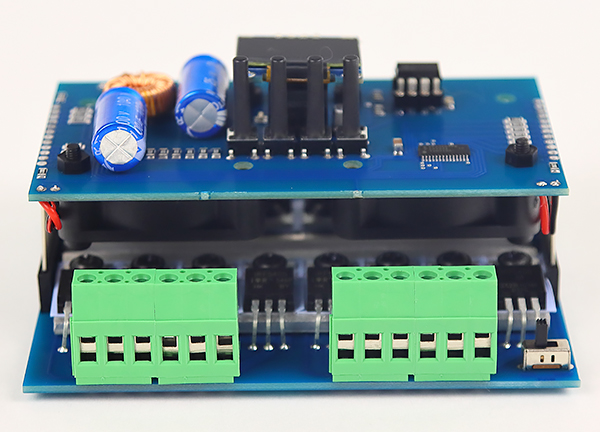

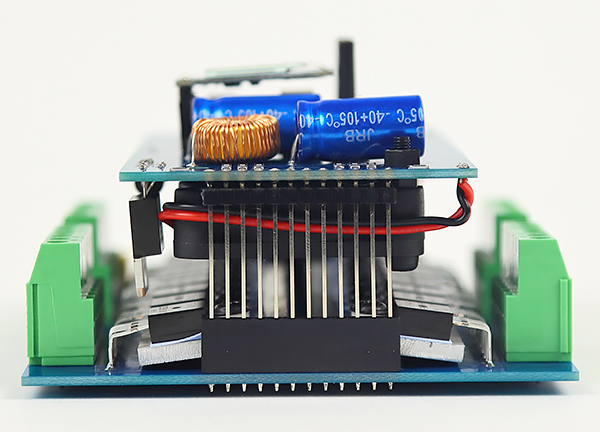

DMX декодер VJLight DD-16D имеет два вентилятора 40х40х10 (5В). Это активное охлаждение силовых ключей, установленных на радиаторы. Данные вентиляторы не обеспечивают абсолютное охлаждение, но создают отличный поток обдува воздухом указанных MOSFET ключей, что при должном вентилировании электрошкафа, позволит вам подключать без потерь и перегревах более мощную нагрузку (до 20-25А на канал). Во многих случаях, подключаемая к силовых выходам групп нагрузка, на столько мала, что не требует охлаждения. Для таких случаев справа внизу на плате (справа от "Group-4") расположен микро-переключатель, которым можно отключать или включать вентиляторы охлаждения прибора.
По умолчанию, джампер терминирующего резистора 120 Ом установлен, а выключатель охлаждения в положении "ON" (включено).

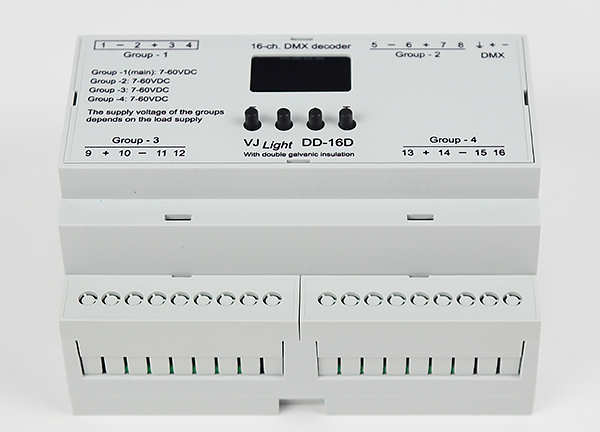

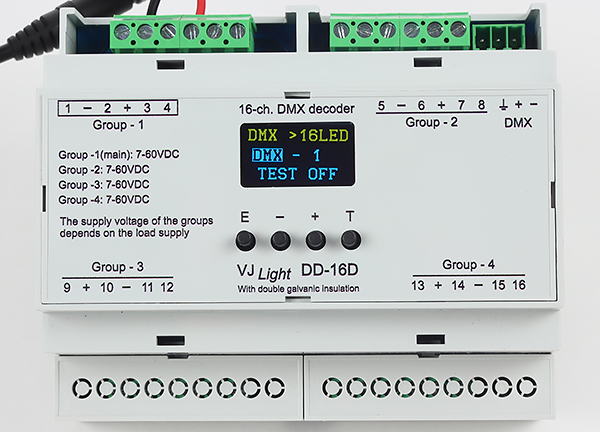

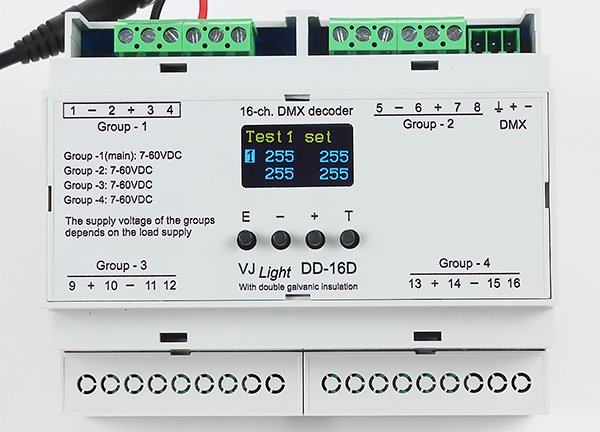

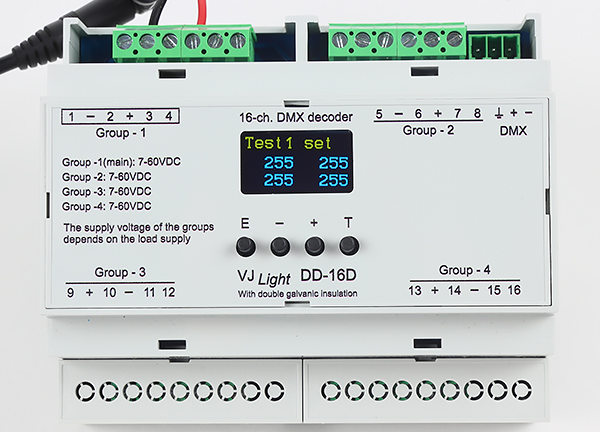

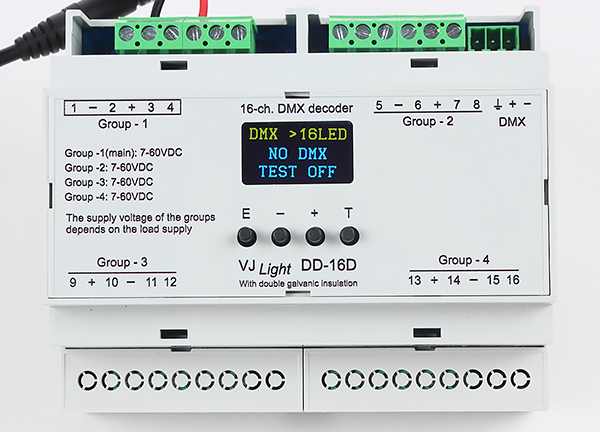

Управление меню и настройками прибора осуществляется тремя кнопками: "Е", "-" и "+". Так же на передней панели прибора расположена кнопка "Т" (Тест). Данная кнопка позволяет включить нагрузку каналов по заранее настроенным пользователем параметрам (на страницах 2-4 меню). Включения режима данного "Тест" можно производить в любой момент, в независимости от наличия или отсутствия сигнала DMX. Кнопка "Т" (Тест) работает в режиме триггера, т.е. при нажатии данной кнопки включается нагрузка на силовых выходах групп прибора, а при повторном нажатии - отключается.
Возможна поставка данного оборудования с вашим логотипом.
Бесплатная доставка по г. Москва.
Отправка в регионы.
- Управление сигналом DMX – Да.
- Количество каналов DMX – 16/8
- Значение каналов DMX - от 0 до 255, где 0 - 0% яркости, 255 - 100% яркость.

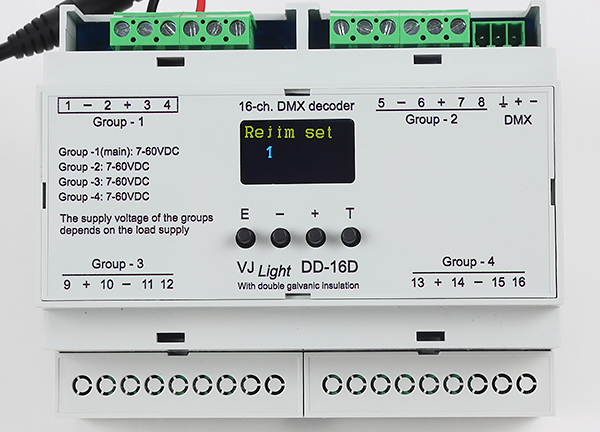

- Количество режимов работы от DMX - 2 ("1"- 16 каналов DMX, "0" - 8 каналов DMX)
- Кнопка "ТЕСТ", включающая заранее настроенные параметры уровней каналов DMX – Да.
- Количество ручных режимов – 1 ("ТЕСТ").
- Гальваническая развязка сигнала DMX – Да.
- Гальваническая развязка подключенной нагрузки – Да.
- Гальваническая развязка трансмиттера каналов по питанию: Да
- Напряжение питания – 7-60VDC (исходя из напряжения питания нагрузки).
- Группы питания и нагрузки - от 1 до 4 (возможны разные БП с разным напряжением, в зависимости от нагрузки). Группа 1 - основная (подключать в любом случае).
- Разъемный клеммник для коммутации DMX входа: Да
- Активное охлаждение: Да (2 вентилятора)
- Частота ШИМ - >1 кГц
- Мощность подключаемой нагрузки - >10A на канал (до 20-25А на канал, в зависимости от охлаждения шкафа).

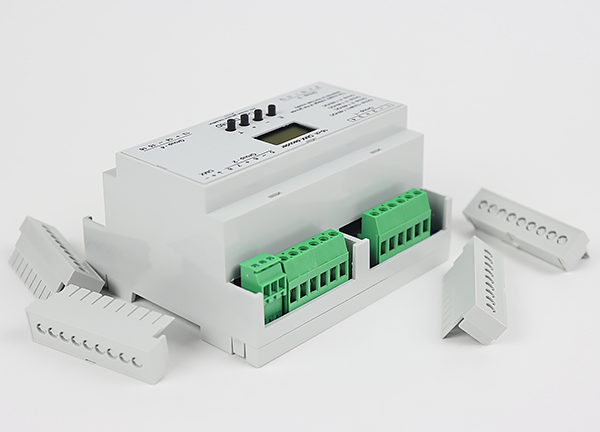

- OLED экран - Да
- Отключение шунтирующего резистора 120 Ом на DMX входе - Да (джампером).
- Размер: В- 57,5 мм.; Ш- 106,25 мм.; Д- 90,2 мм.
