  DMX реле 6 каналов с двойной
      гальванической развязкой                      "VJLight DMX R-6i".
                  (см. прайс-лист)

Артикул - DMXR-6iAC (U=220VAC)
               - DMXR-6iDC (U=7-60VDC)

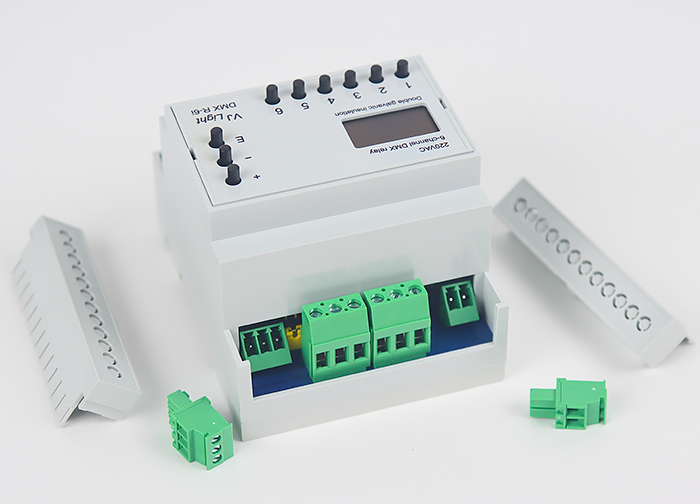

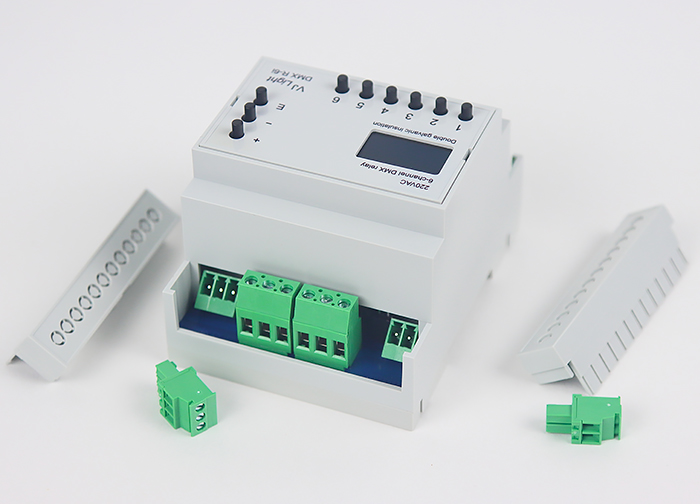

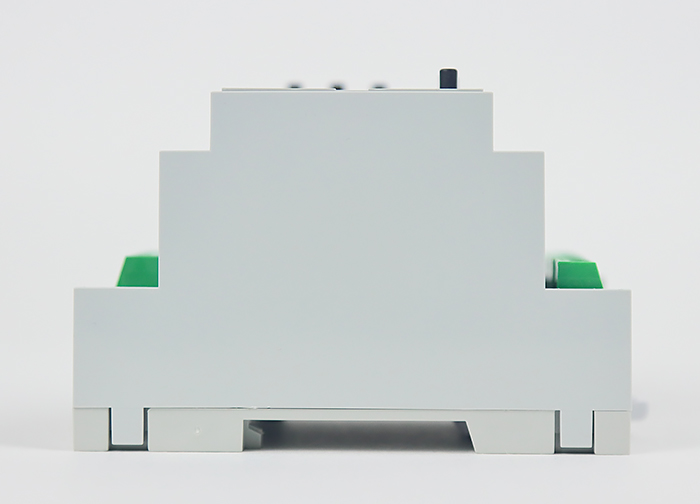

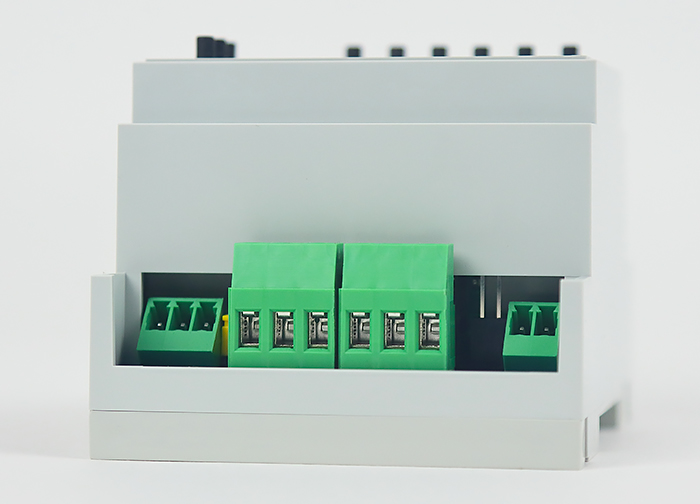

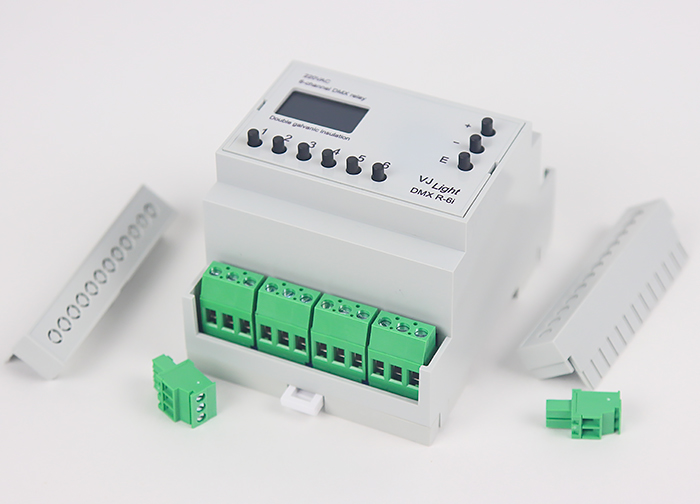

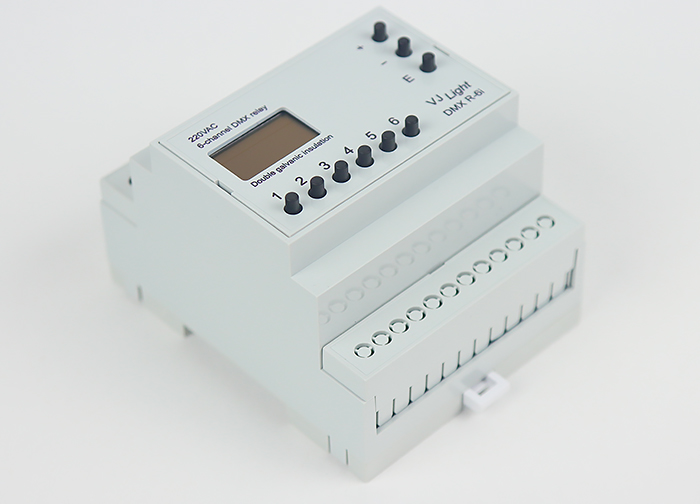

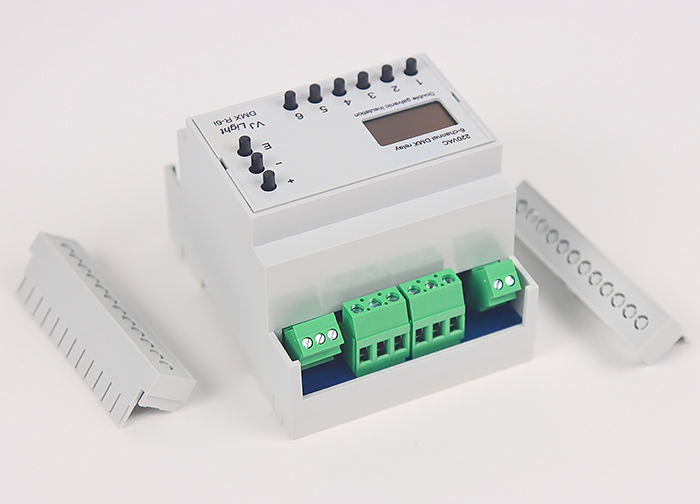

  ​​"VJight DMX R-6i" - управляемое сигналом DMX переключающее реле с двойной гальванической развязкой для установки на DIN рейку имеет 6 DMX каналов управления и 6 трех-контактных винтовых клеммников для подключения электрической нагрузки. Данные реле оснащены OLED экранами,  тремя кнопками меню и шестью кнопками  управления реле в ручном режиме. ​Питание DMX R-6i осуществляется от сети переменного (в диапазоне 85 ~ 264VAC) либо постоянного напряжения 70-350VDC. Так же возможна поставка данного оборудование с питанием от источника с постоянным напряжением в диапазоне 7-60VDC (можно нестабилизированным). Подключение питания к VJLight DMX R-6i и сигнала DMX осуществляется при помощи разъемных клеммников (входят в комплект) 15EDGKB-3,5-03P (и 02Р, соответственно).

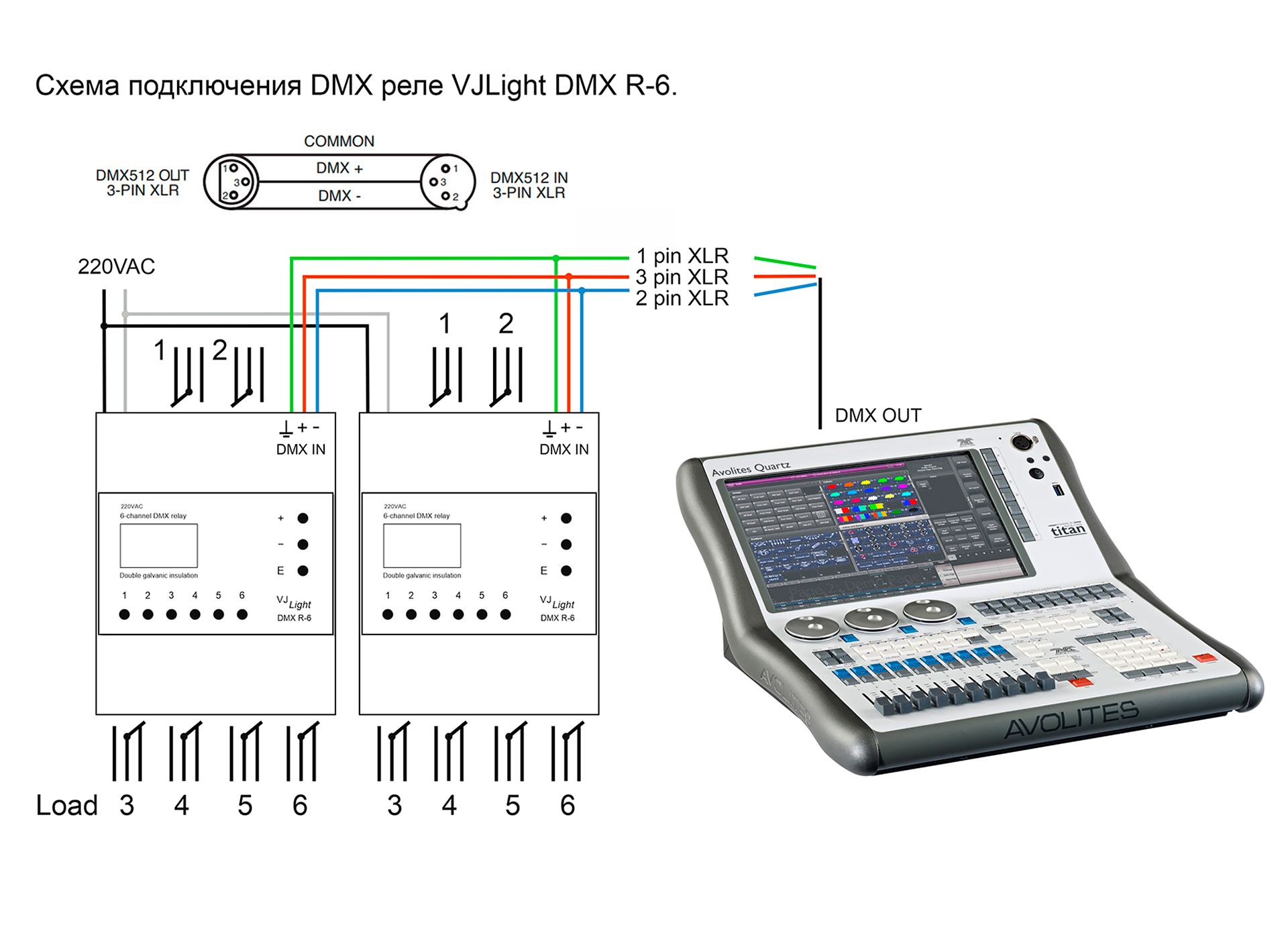

   Данное DMX реле может работать в двух режимах: с управлением (вкл./выкл.) сигналом DMX либо в ручном режиме. Для ручного режима на передней панели VJLight DMX R-6i расположены кнопки 1,2,3,4,5 и 6 (Manual). Данный режим является приоритетным и его можно использовать вне зависимости от наличия/отсутствия сигнала DMX. Схемы подключения смотрите ниже.

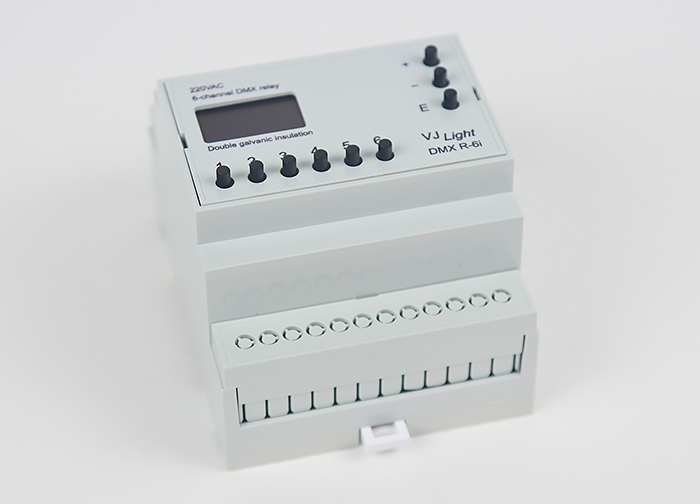

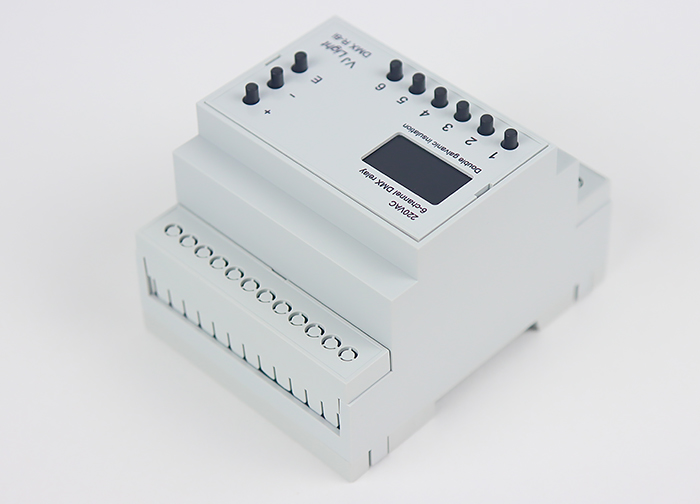

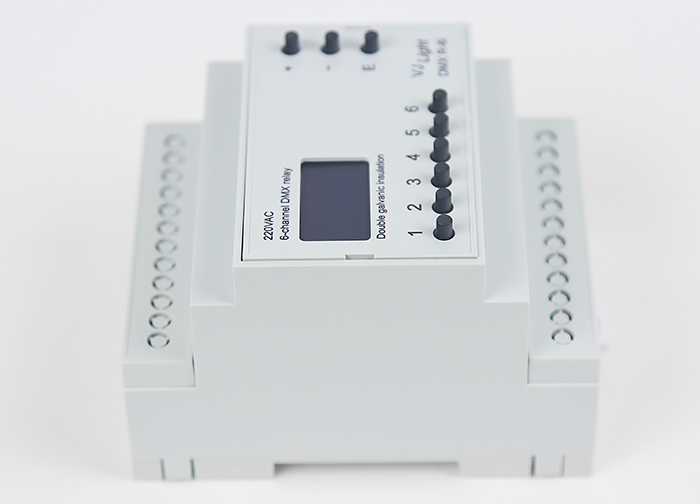

      На передней панели прибора расположены еще 3 кнопки: "Е", "-" и "+". Кнопка "Е" (Enter) - вход в меню для установки адреса DMX. При нажатии кнопки "Е" (при отключенном режиме "Manual") выделяется строка для установки адреса стартового канала DMX управления прибором. Кнопками "-" и "+" можно выбрать стартовый DMX адрес реле. Для сохранения выбранного адреса DMX в памяти прибора можно нажать кнопку "Е" (снимется выделение) либо подождать несколько секунд и DMX адрес реле сохранится сам. При повторном подключении к сети будет актуален последний сохраненный адрес DMX.

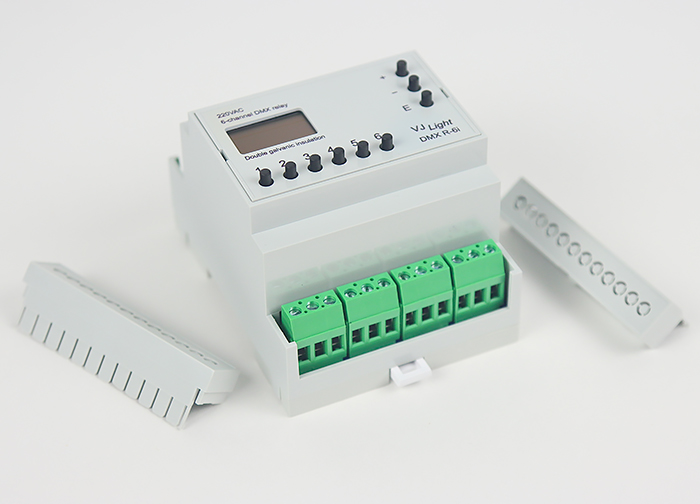

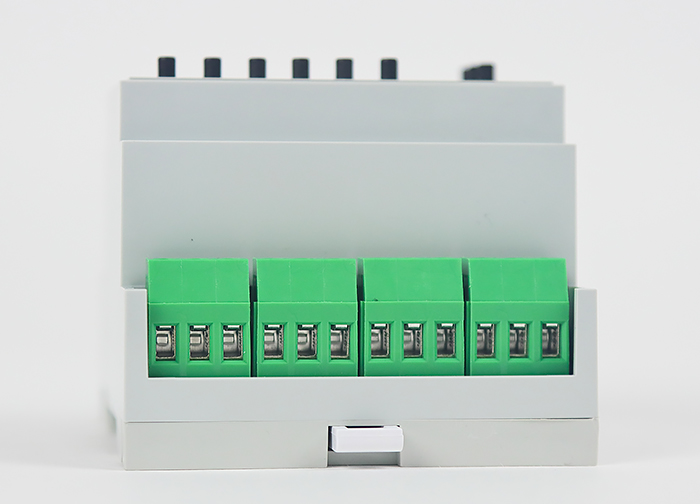

   Управлять нагрузками, подключаемыми к DMX R-6i можно в режимах выключения, включения или переключения. Для коммутации нагрузки в нижней части DMX реле расположены винтовые клеммники, где центральный контакт является основным, а по умолчанию (реле выкл.) он соединен с правым контактом (и разъединен с левым), при включении реле  центральный контакт соединяется с левым.

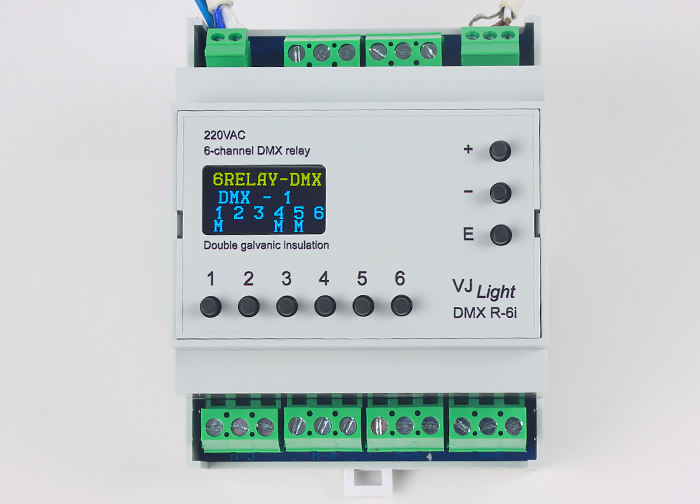

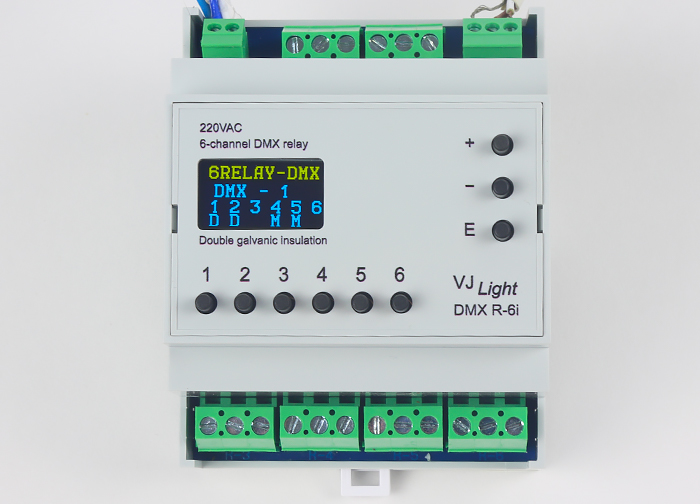

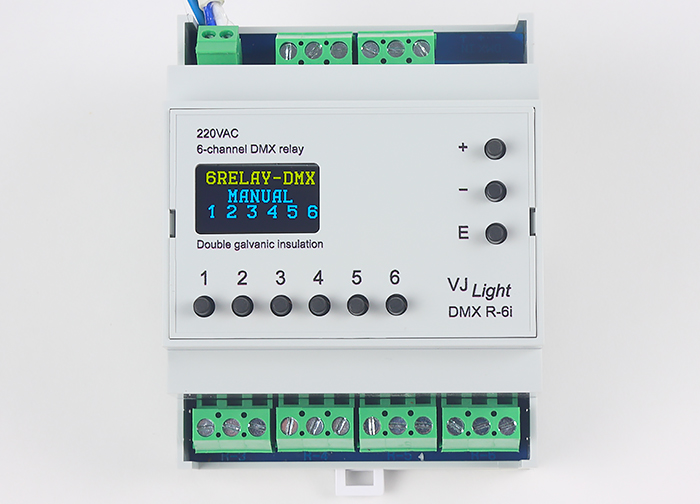

 Информационный экран на передней панели DMX R-6i представляет собой OLed дисплей с четырьмя строками. В верхней строке (желтого цвета) по требованию заказчика можно разместить желаемую им надпись (на заказ до 10 символов). Данная надпись остается неизменной навсегда. Вторая строка экрана показывает состояние наличия DMX и стартовый адрес канала управления. При отсутствии на входе прибора DMX сигнала во второй строке светится надпись "Manual", при наличии сигнала DMX на входе - в этой строке высвечивается стартовый адрес канала управления прибора. В третьей и четвертых строках "VJLight DMX-R-6i" указывается состояние всех реле (включено или выключено), например: "М-1" - реле 1 включено в ручном режиме, "D-1" - реле 1 включено командой с DMX пульта, "1" - реле 1 выключено.

 ​Контакты электромеханических реле DMX-R3, управляемых подключенными нагрузками гальванически не связаны с питанием прибора, как и с входом DMX.

    Возможна поставка данных приборов с вашим логотипом.
