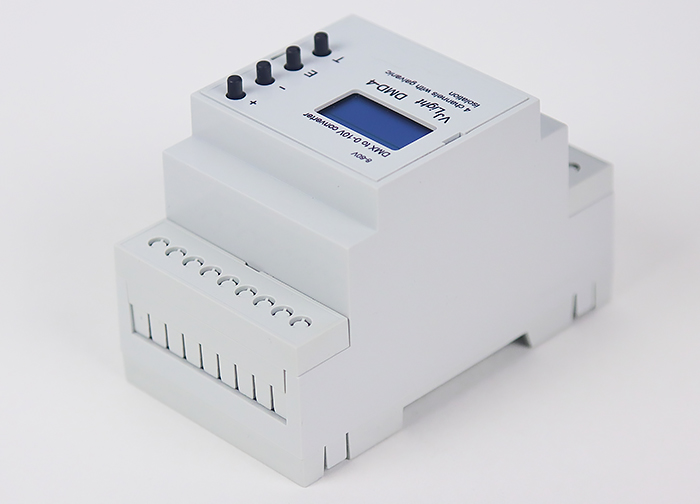

Конвертер DMX в 0-10V
4 канала с двойной
гальванической развязкой "VJLight DMD-4".
(см. прайс-лист)
Артикул - DMD-4AC (U=220VAC)
- DMD-4DC (U=7-60VDC)

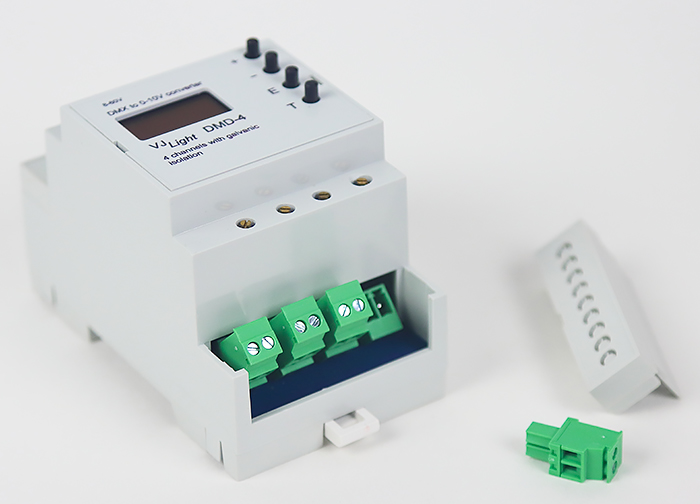

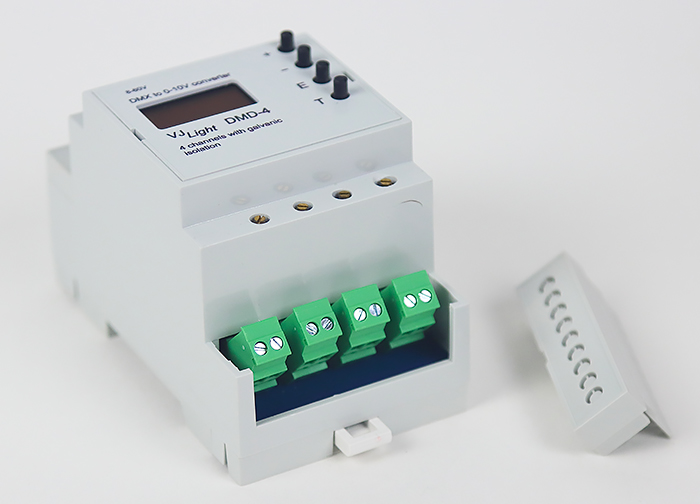

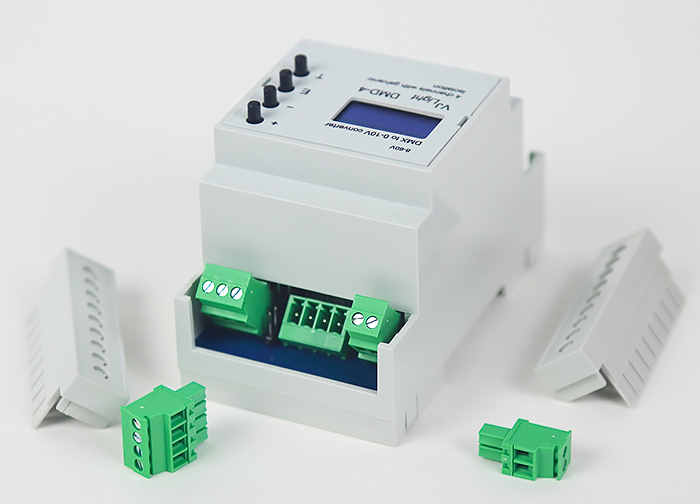

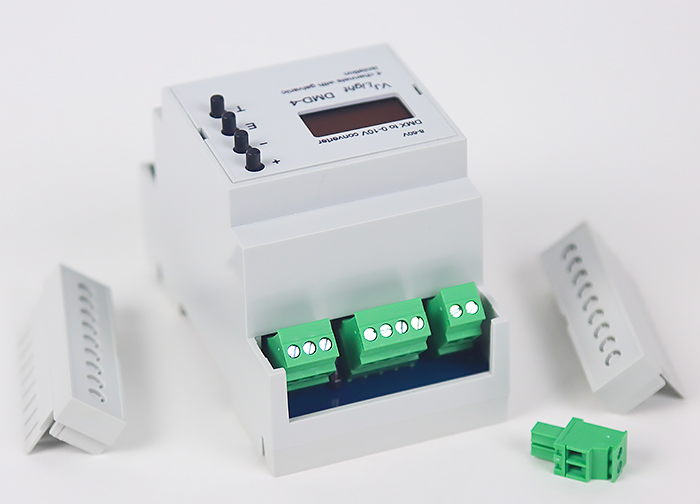

Конвертер (декодер, демультиплексор) DMX сигнала в аналоговый сигнал 0-10V на DIN рейку VJLight DMD-4 с двойной гальванической развязкой сигнала DMX и выходов 0-10V имеет 4 канала управления сигналом DMX-512 и предназначен для управления всевозможными приборами (диммерами, декодерами, частотными преобразователями и т.д.), которым для управления требуется аналоговый сигнал 0-10V с установкой непосредственно в электрощит. Данный прибор представляет собой управляемый сигналом DMX демультиплексор (преобразователь, декодер) аналогового сигнала 0-10V. Питание DMD-4 осуществляется от сети переменного (в диапазоне 85 ~ 264VAC) либо постоянного напряжения 70-350VDC. Так же возможна поставка данного оборудования с напряжением питания 8-60V. Вариант демультиплексора с напряжением питания в диапазоне 8-60V не требует соблюдения полярности при подключении и может использоваться с блоками питания, как постоянного, так и переменного напряжения. Подключение питания к VJLight DMD-4, аналоговых выходов 0-10V (с соблюдением полярности) и сигнала DMX осуществляется при помощи разъемных клеммников (входят в комплект) 15EDGKB-3,5-03P (и 02Р, соответственно).

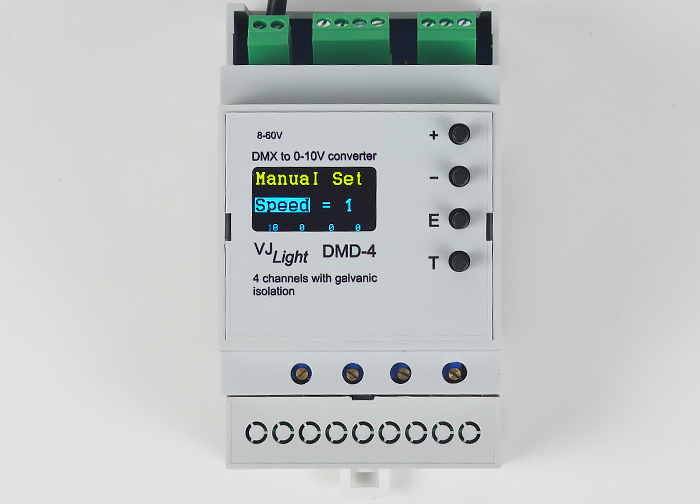

VJLight DMD-4 может работать в двух режимах: с управлением сигналом DMX либо в автоматическом (при отсутствии сигнала DMX.

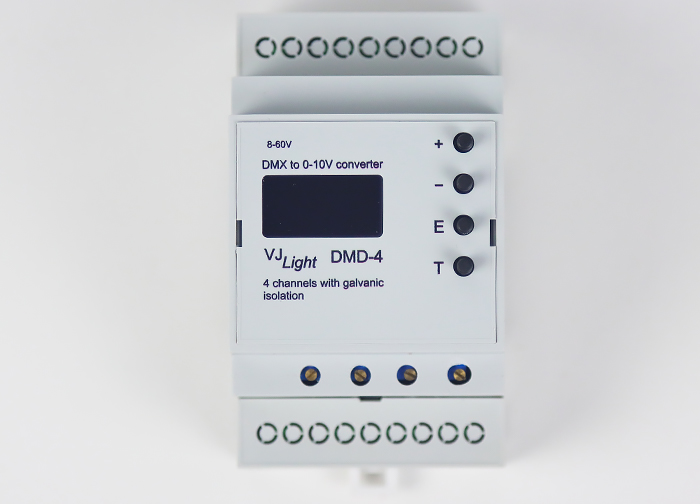

На передней панели прибора расположены еще 3 кнопки: "Е", "-", "+" и "Т" (Тест). Кнопками меню можно переключать страницы настроек, устанавливать стартовый DMX адрес демультиплексора, а так же настройки для датчиков 1.2 и 3. Кнопка "Т" (Тест) совмещена с контактами датчика 3 и может служить своего рода кнопкой теста для проверки настроек.

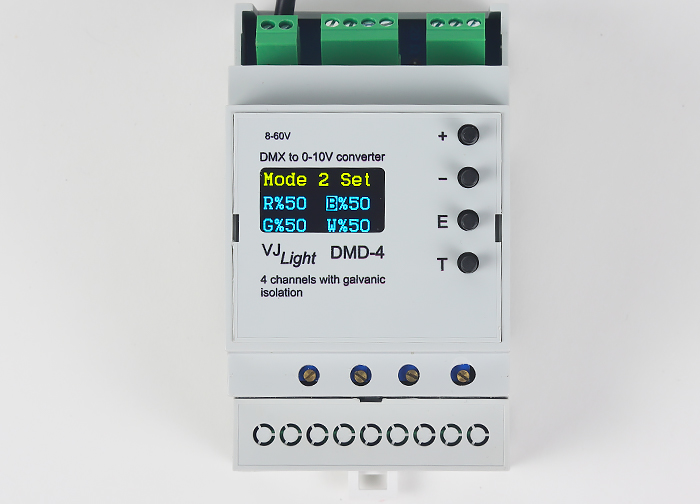

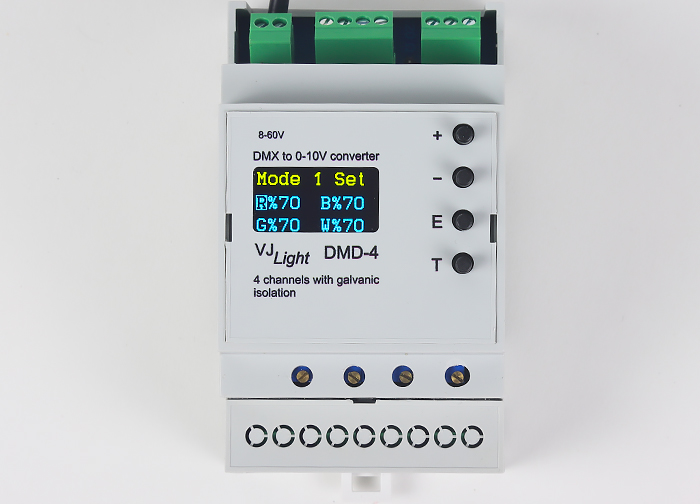

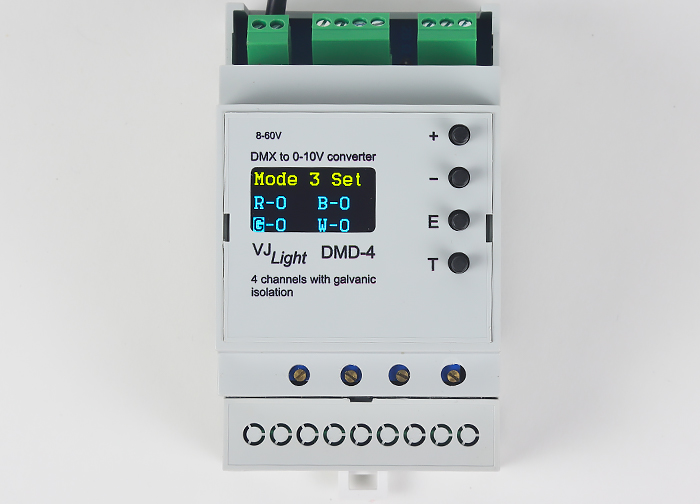

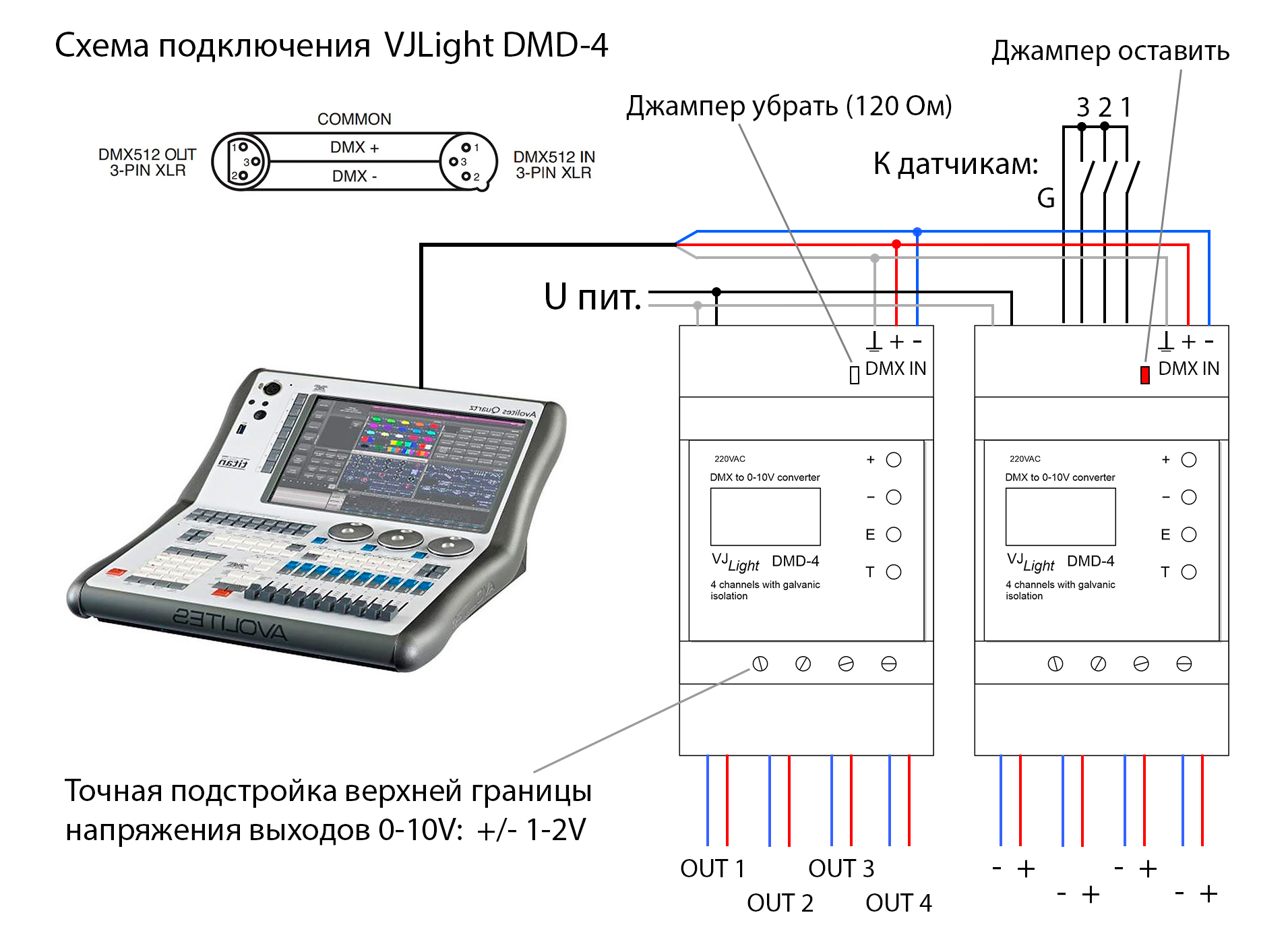

Сухие контакты датчиков 1, 2 и 3 подключаются к соответствующим контактам разъемного клеммника (см. схему). Действие датчиков 1 и 2 уменьшает выходное напряжение на выходе на количество %, согласно настройкам на страницах "Mode 1 set" и "Mode 2 set" в меню прибора. Настройки для кнопки Тест и датчика 3 производятся пользователем на странице "Mode 3 set" уже в значениях уровня DMX сигнала в диапазоне от 0 до 255. Данные настройки и датчики широко применяются в инсталляциях фонтанов, когда датчик ветра снижает уровень струи, в случае необходимости.

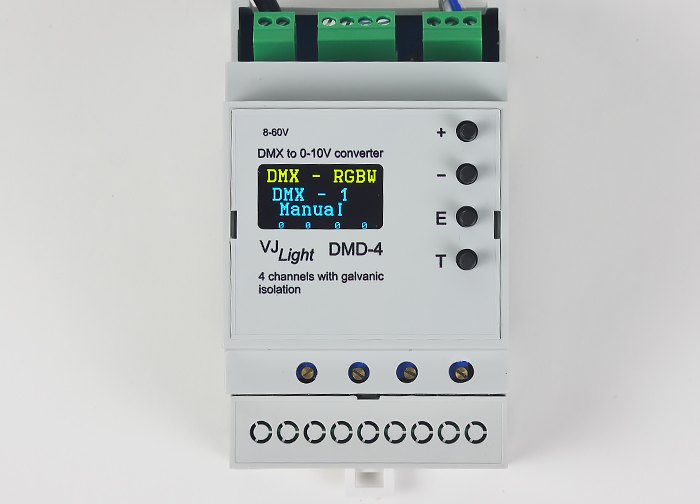

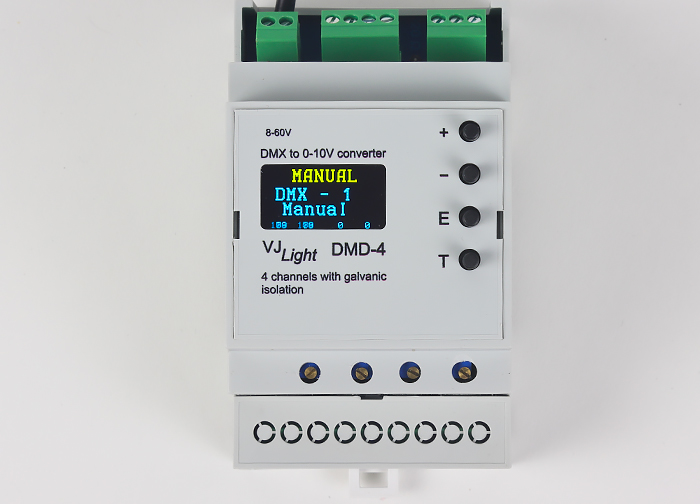

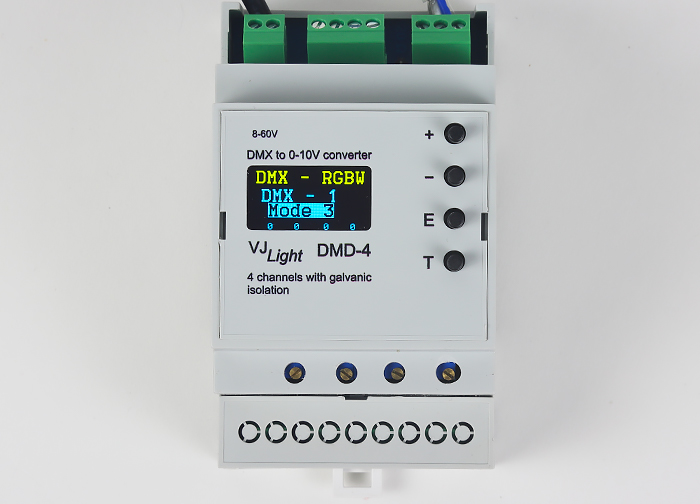

Информационный экран на передней панели VJLight DMD-4 представляет собой OLed дисплей с четырьмя строками. В верхней строке (желтого цвета), при отсутствии сигнала DMX высвечивается надпись "MANUAL", при появлении сигнала DMX-512 появляется надпись "DMX-RGBW" (по требованию заказчика можно разместить желаемую им надпись (на заказ до 10 символов). Данная надпись остается неизменной навсегда). Вторая строка экрана показывает стартовый адрес DMX прибора.

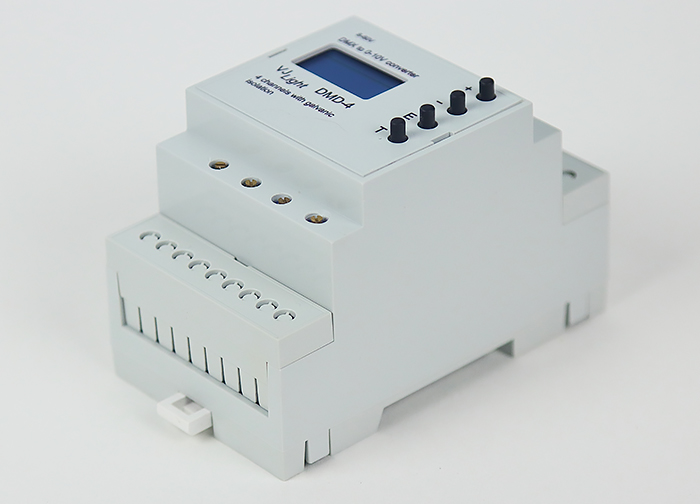

Между нижними клеммниками и передней панелью прибора с экраном расположены подстроечные резисторы. Они предназначены для точной настройки верхней границы напряжения 0-10В на каждом выходе.
Возможна поставка данных приборов с вашим логотипом.
Бесплатная доставка по г. Москва. Отправка в регионы.
- Количество входов DMX: 1
- Количество каналов управления DMX: 4
- Значения DMX каналов: от 0 до 255 линейно соответствуют выходному напряжению от 0 до 10V на выходах
- Напряжение питания: 85-264VAC/ 70-350VDC (Либо 8-60 V).
- Гальваническая развязка DMX входа: Да
- Гальваническая развязка выходов 0-10V: Да
- Информационный OLed экран - Да
- Принудительное снижение уровня 0-10V на выходах - Да
- Количество подключаемых датчиков для снижения уровня на выходах - 3
- Установка на DIN рейку - Да
- Разъемные клеммники для коммутации питания, DMX входа и выходов 0-10V: Да
- Возможность подстройки верхнего порога напряжения до 12В на выходах: Да
- Диапазон рабочих температур: -30 - +70°C
- Размер: В- 57,5 мм.; Ш- 53,3 мм.; Д- 90,2 мм.
- Гарантия - 1 год.
