DMX реле 12 каналов с двойной
гальванической развязкой "VJLight DMX R-12".
(см. прайс-лист)
Артикул - DMXR-12AC (U=220VAC)
- DMXR-12VD/A (U=8-60V)

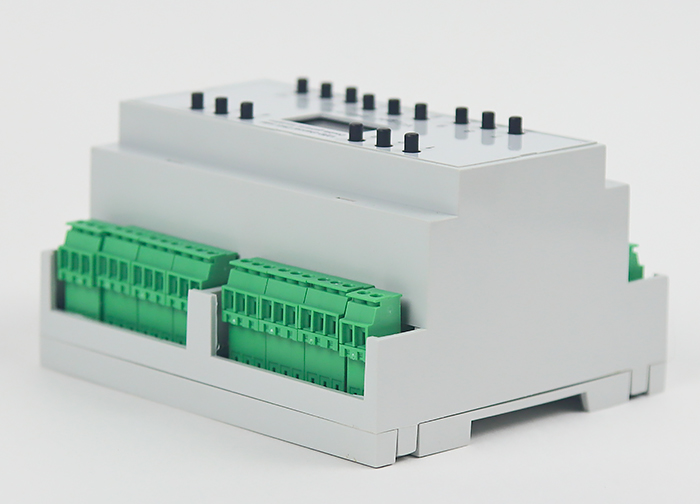

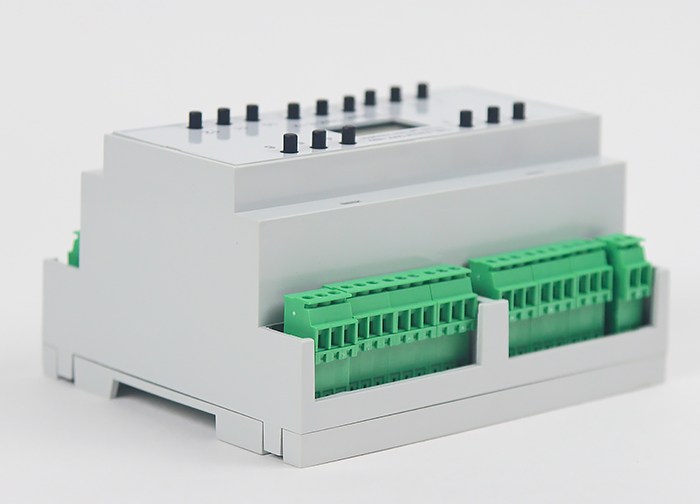

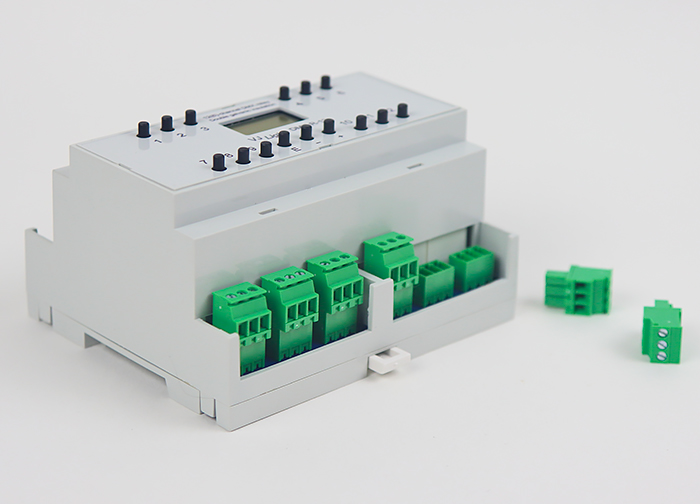

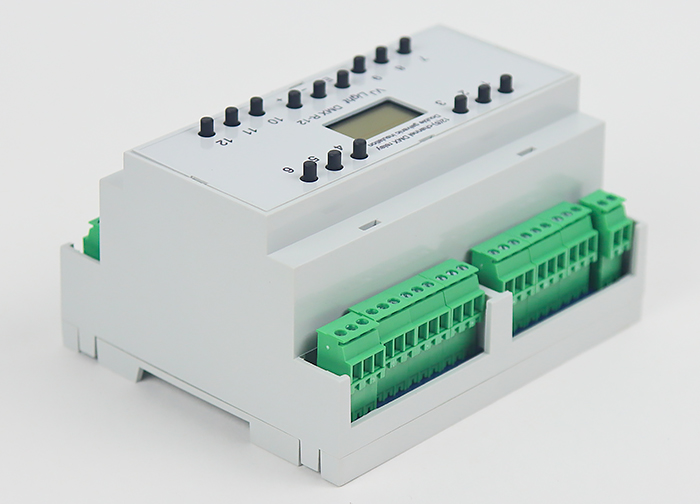

"VJight DMX R-12" - управляемое сигналом DMX переключающее реле с двойной гальванической развязкой для установки на DIN рейку имеет 12 DMX каналов управления и 12 трех-контактных разъемных клеммников для подключения электрической нагрузки. Данное реле оснащено OLED экраном, тремя кнопками меню и двенадцатью кнопками управления реле в ручном режиме. Питание DMX R-12 осуществляется от сети переменного (в диапазоне 85 ~ 264VAC) либо постоянного напряжения 70-350VDC. Так же возможна поставка данного оборудование с питанием от источника с напряжением в диапазоне 8-60V (в т.ч. нестабилизированным) в независимости от типа (можно подключать, как постоянное, так и переменное). Коммутация питания, нагрузки и сигнала DMX к VJLight DMX R-12 осуществляется при помощи разъемных клеммников (входят в комплект) 15EDGKB-3,5-03P (и 02Р, соответственно).
Данное DMX реле может работать в двух режимах: с управлением (вкл./выкл.) сигналом DMX либо в ручном режиме. Для ручного режима на передней панели VJLight DMX R-12 расположены кнопки 1,2,3,4,5 и до 12 (Manual). Данный режим является приоритетным и его можно использовать вне зависимости от наличия/отсутствия сигнала DMX. Схемы подключения смотрите ниже. Так же данное реле имеет два режима канальности DMX. Вы можете выбрать режим работы от сигнала DMX: 12 или 6 каналов. В 12-ти канальном режиме каждое =переключающее реле соответствует своему каналу управления DMX. В 6-ти канальном режиме для управления VJight DMX R-12 используется 6 каналов DMX, однако переключающие реле 1-6 работают одновременно с реле 7-12. Так, например, при подаче сигнала DMX на первый канал значением от 123 до 255 одновременно включатся реле 1 и 7. Если такой же уровень сигнала DMX подать на второй канал прибора, то одновременно включатся реле 2 и 8, и т.д.

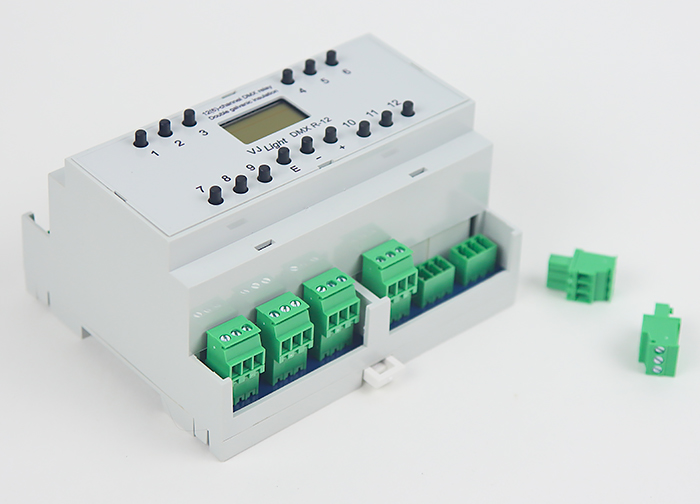

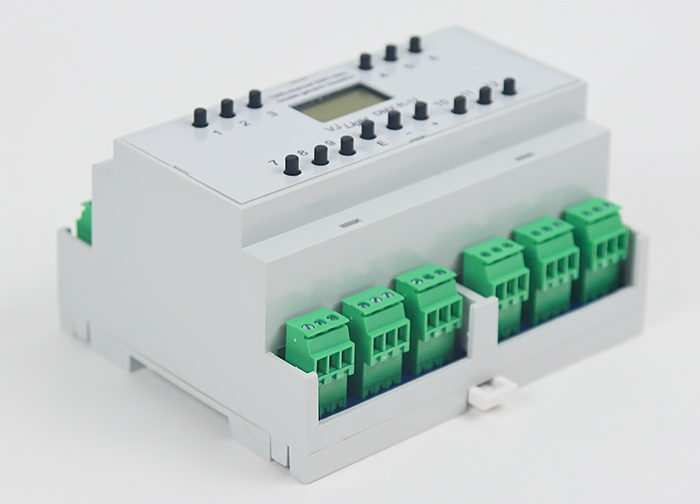

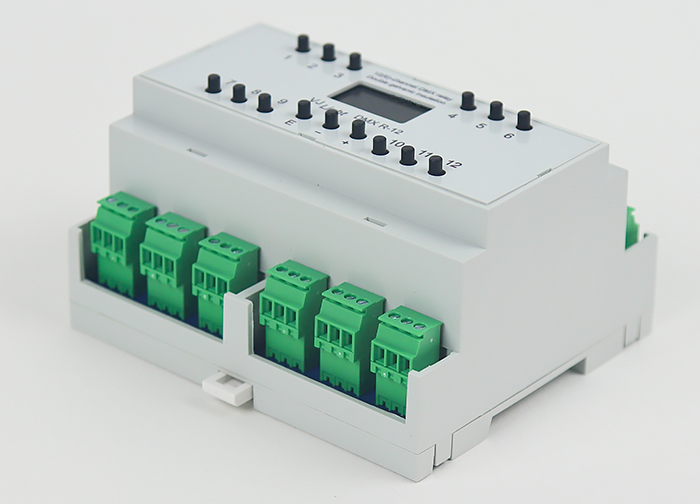

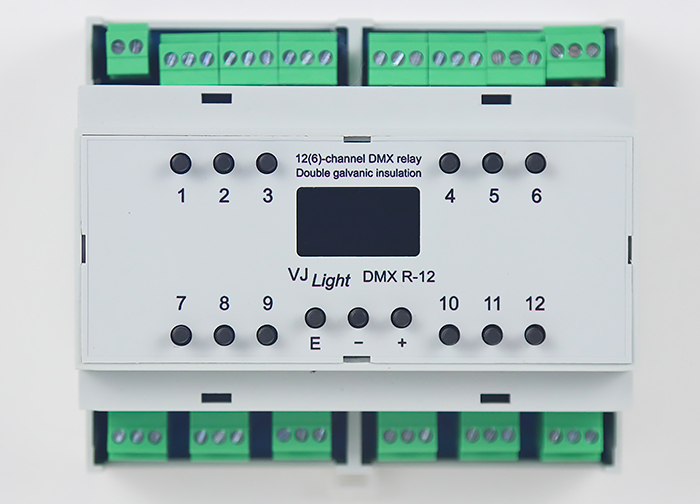

На передней панели прибора расположены еще 3 кнопки: "Е", "-" и "+". Кнопка "Е" (Enter) - вход в меню для установки адреса DMX. При нажатии кнопки "Е" (при отключенном режиме "Manual") выделяется строка для установки адреса стартового канала DMX управления прибором. Кнопками "-" и "+" можно выбрать стартовый DMX адрес реле. Для сохранения выбранного адреса DMX в памяти прибора можно нажать кнопку "Е" (снимется выделение) либо подождать несколько секунд и DMX адрес реле сохранится сам. При повторном подключении к сети будет актуален последний сохраненный адрес DMX. Так же вы можете выбрать режим использования каналов DMX: 12 или 6 каналов.

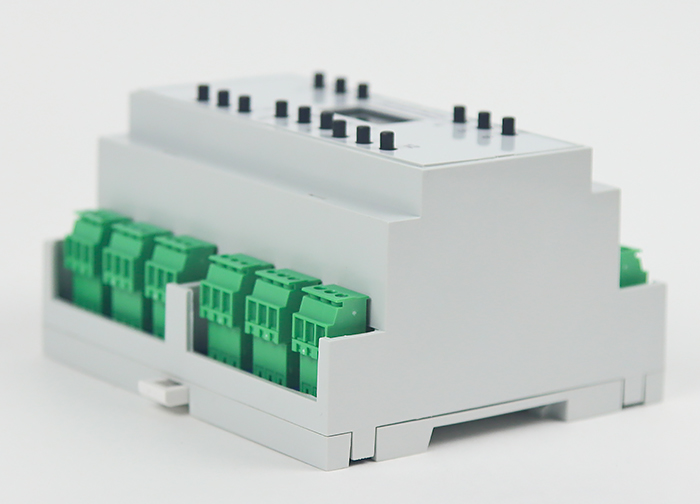

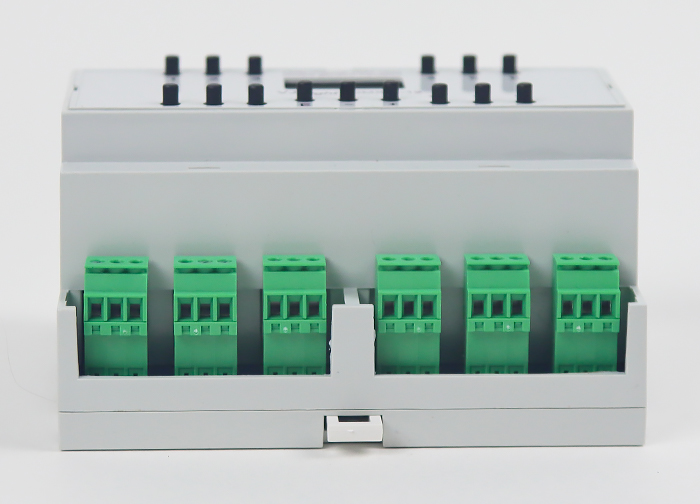

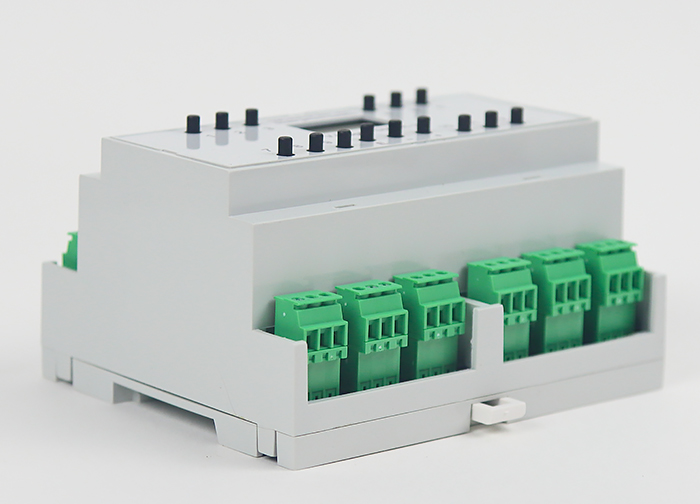

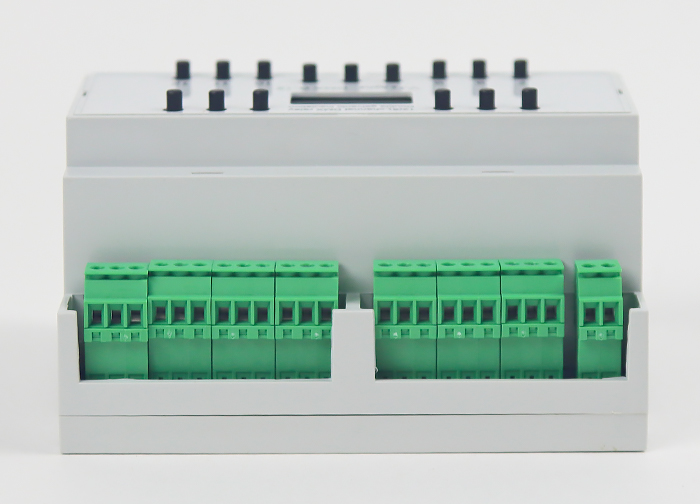

Управлять нагрузками, подключаемыми к DMX R-12 можно в режимах отключения, включения или переключения. Для коммутации нагрузки в нижней части DMX реле расположен разъемный клеммник, где центральный контакт является основным, а по умолчанию (реле выкл.) он соединен с правым контактом (и разъединен с левым), при включении реле (relay - ON) центральный контакт соединяется с правым.

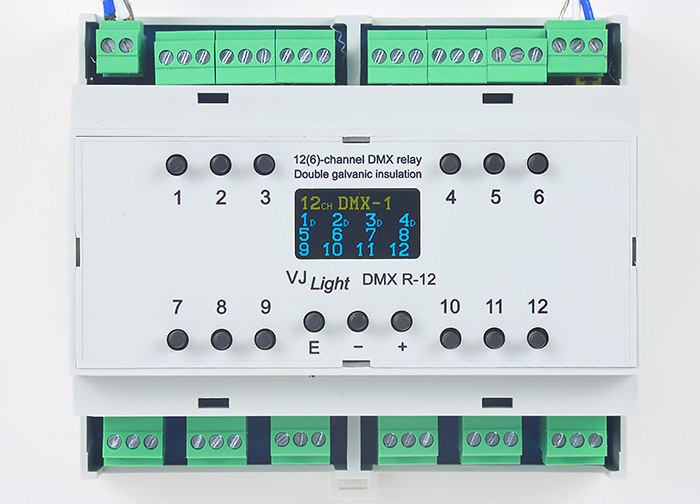

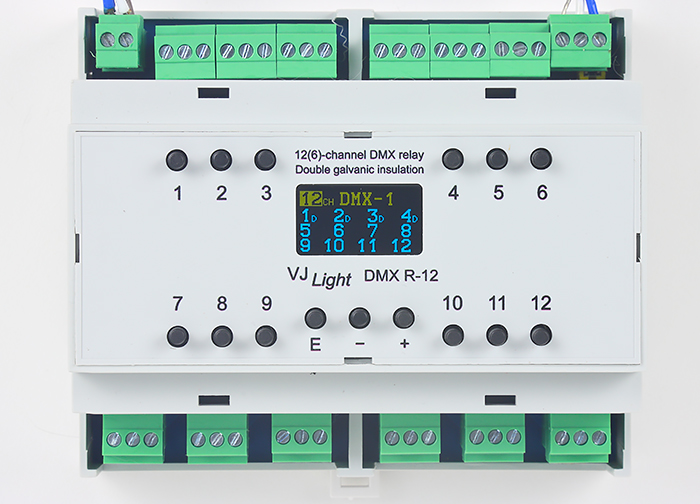

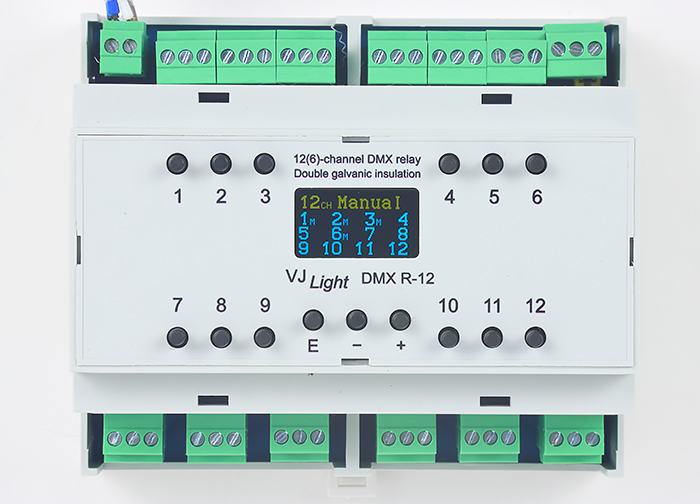

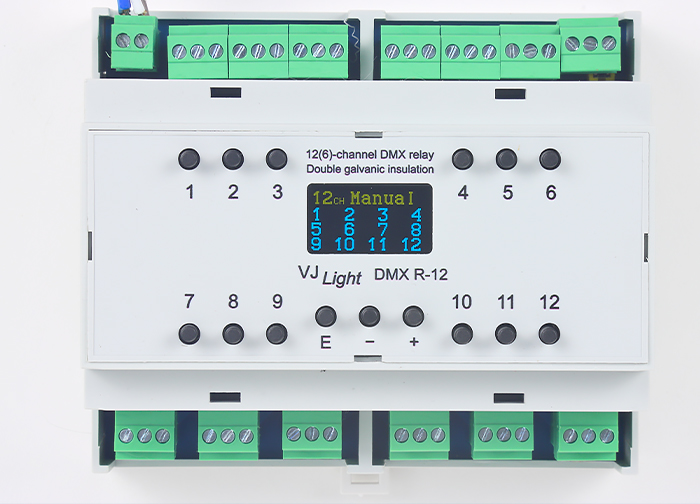

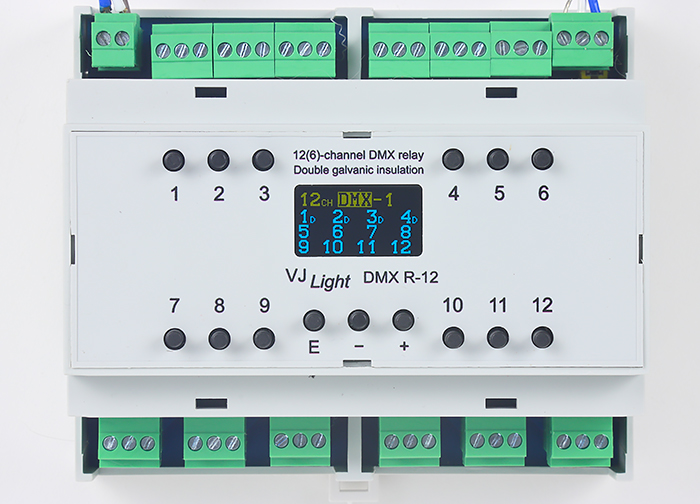

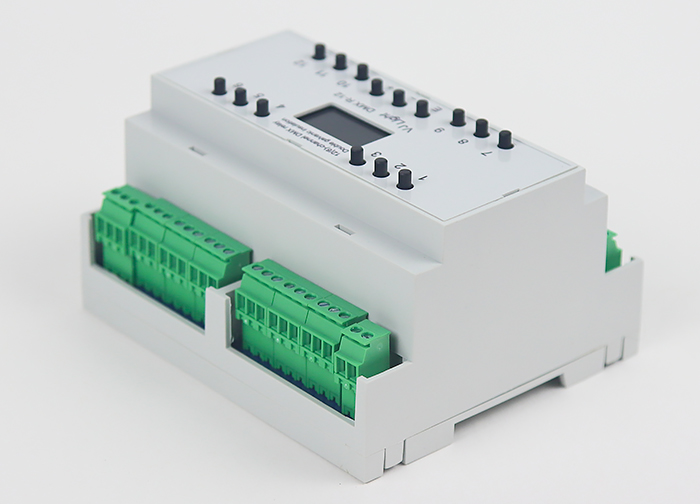

Информационный экран на передней панели DMX R-12 представляет собой OLed дисплей. В верхней строке указывается режим работы каналов DMX (12CH или 6CH) и стартовый адрес VJight DMX R-12. При отсутствии на входе прибора DMX сигнала в этой строке светится надпись "Manual", при наличии сигнала DMX на входе - в этой строке высвечивается стартовый адрес канала управления прибора. В строках ниже "VJLight DMX-R-12" указывается состояние всех реле (включено или выключено), например: "1м" - реле 1 включено в ручном режиме, "1D" - реле 1 включено командой с DMX пульта, а "1" - реле 1 выключено.
Контакты электромеханических реле DMX-R3, управляемых подключенными нагрузками гальванически не связаны с питанием прибора, как и с входом DMX. Для удобства подключения в линию DMX рядом с клеммником входящего сигнала DMX расположен джампер, которым можно отключить шунтирующий резистор 120 Ом (терминатор). По умолчанию джампер установлен и "терминатор" включен.
Возможна поставка данных приборов с вашим логотипом.
Бесплатная доставка по г. Москва. Отправка в регионы.
- Количество входов DMX: 1
- Количество каналов управления DMX: 12 или 6
- Значения DMX: от 0 до 127 - "RELAY - OFF" (Выключено); от 128 до 255 - "RELAY - ON" (Включено)
- Принудительное включение/отключение реле (приоритетный режим "Manual") - Да
- Напряжение питания: 85-264VAC/ 70-350VDC (Либо 8-60 V любого типа).
- Гальваническая развязка DMX входа: Да
- Гальваническая развязка реле и управления ими: Да
- Разъемные клеммники для коммутации питания и DMX входа/выходов: Да (Рабочий ток клеммников - 8А/300В)
- Рабочий ток контактов каждого реле - 15A/125VAC (10A/250VAC)
- Размер: В- 57,5 мм.; Ш- 106,25 мм.; Д- 90,2 мм.
- Вес:
