DMX реле 6 каналов с двойной
гальванической развязкой "VJLight DMX R-6".
(см. прайс-лист)

Артикул - DMXR-6AC (U=220VAC)
- DMXR-6DC (U=7-60VDC)

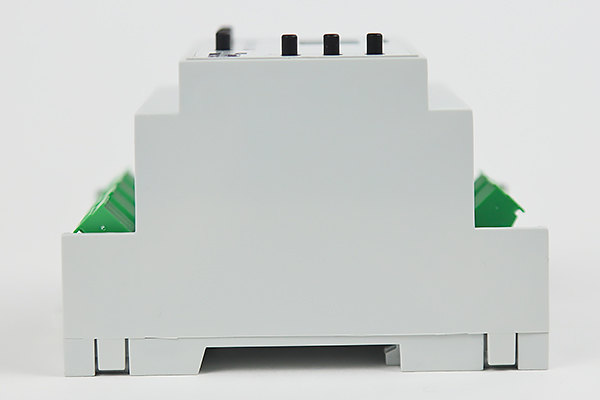

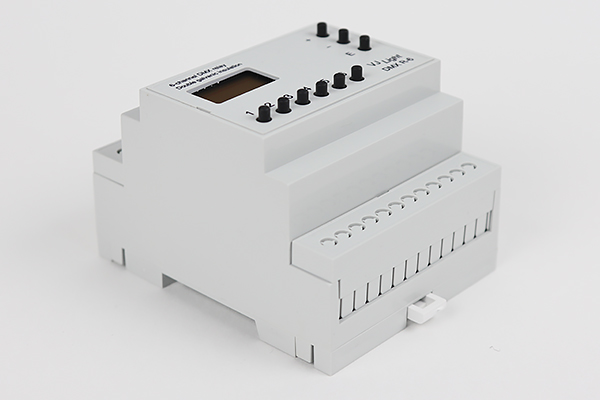

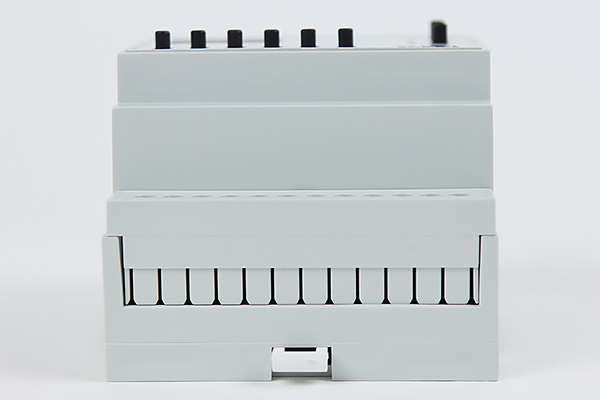

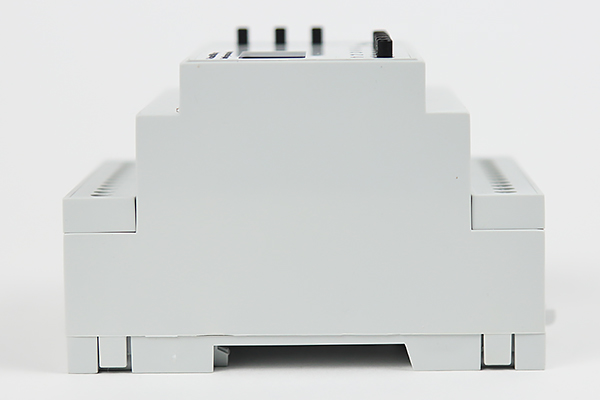

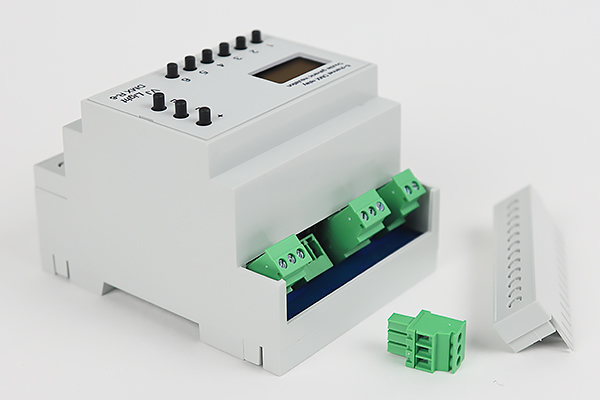

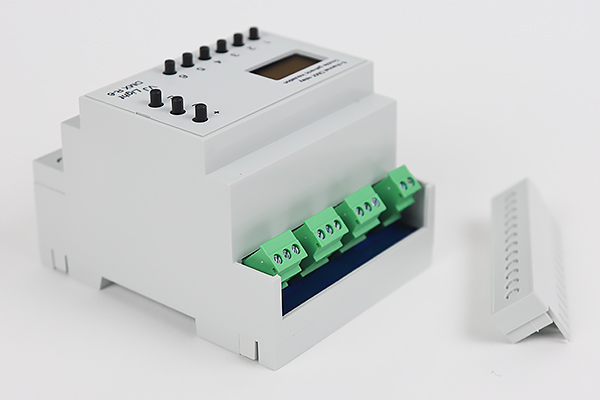

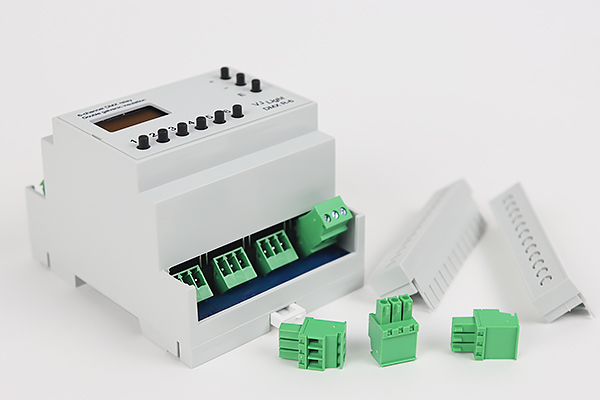

"VJight DMX R-6" - управляемое сигналом DMX переключающее реле с двойной гальванической развязкой для установки на DIN рейку имеет 6 DMX каналов управления и 6 трех-контактных разъемных клеммников для подключения электрической нагрузки. Данные реле оснащены OLED экранами, тремя кнопками меню и шестью кнопками управления реле в ручном режиме. Питание DMX R-6 осуществляется от сети переменного (в диапазоне 85 ~ 264VAC) либо постоянного напряжения 70-350VDC. Так же возможна поставка данного оборудование с питанием от источника с постоянным напряжением в диапазоне 7-60VDC (можно нестабилизированным). Подключение питания к VJLight DMX R-6, нагрузки и сигнала DMX осуществляется при помощи разъемных клеммников (входят в комплект) 15EDGKB-3,5-03P (и 02Р, соответственно).

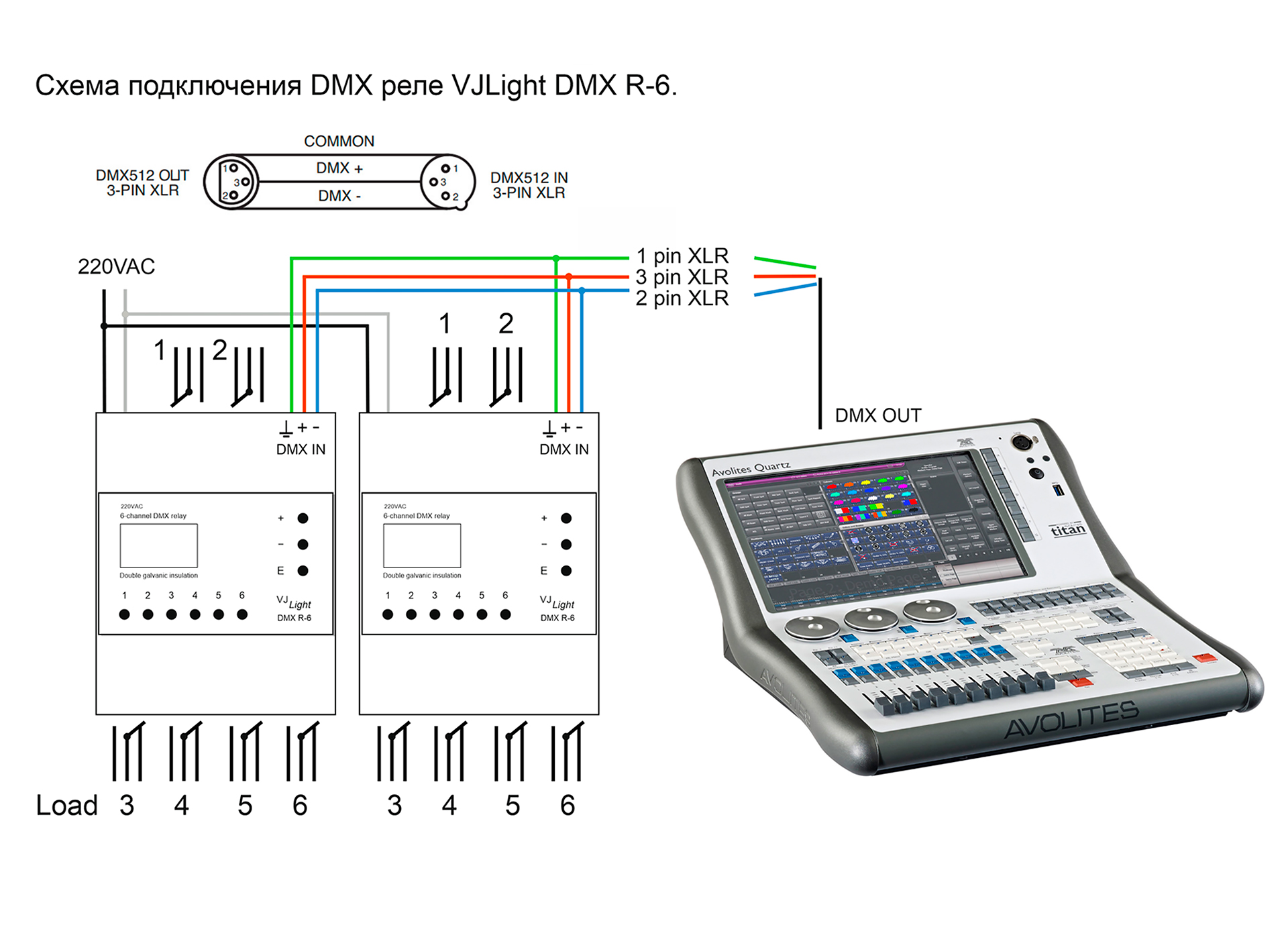

Данное DMX реле может работать в двух режимах: с управлением (вкл./выкл.) сигналом DMX либо в ручном режиме. Для ручного режима на передней панели VJLight DMX R-6 расположены кнопки 1,2,3,4,5 и 6 (Manual). Данный режим является приоритетным и его можно использовать вне зависимости от наличия/отсутствия сигнала DMX. Схемы подключения смотрите ниже.

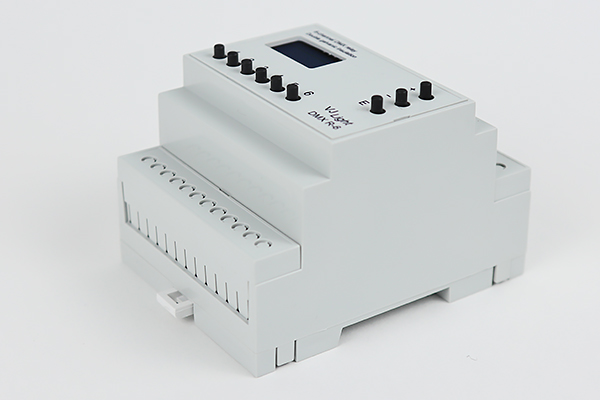

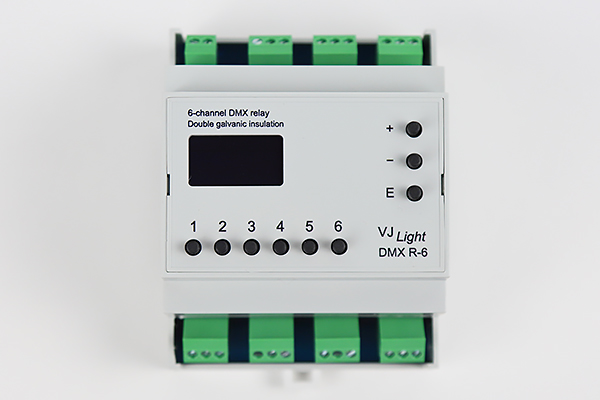

На передней панели прибора расположены еще 3 кнопки: "Е", "-" и "+". Кнопка "Е" (Enter) - вход в меню для установки адреса DMX. При нажатии кнопки "Е" (при отключенном режиме "Manual") выделяется строка для установки адреса стартового канала DMX управления прибором. Кнопками "-" и "+" можно выбрать стартовый DMX адрес реле. Для сохранения выбранного адреса DMX в памяти прибора можно нажать кнопку "Е" (снимется выделение) либо подождать несколько секунд и DMX адрес реле сохранится сам. При повторном подключении к сети будет актуален последний сохраненный адрес DMX.

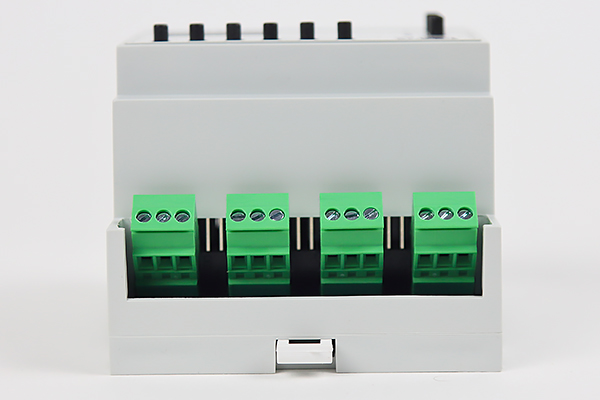

Управлять нагрузками, подключаемыми к DMX R-6 можно в режимах отключения, включения или переключения. Для коммутации нагрузки в нижней части DMX реле расположен разъемный клеммник, где центральный контакт является основным, а по-умолчанию (реле выкл.) он соединен с левым контактом (и разъединен с правым), при включении реле (relay - ON) центральный контакт соединяется с правым.

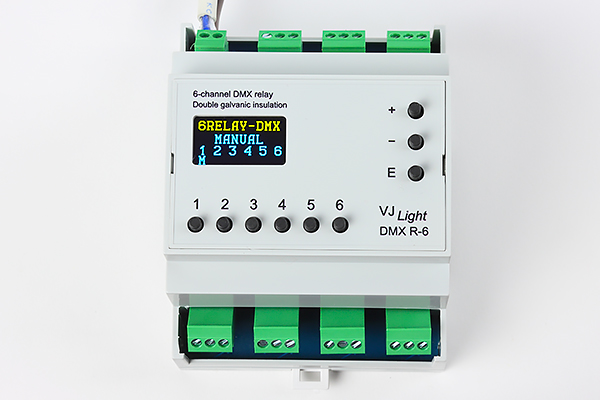

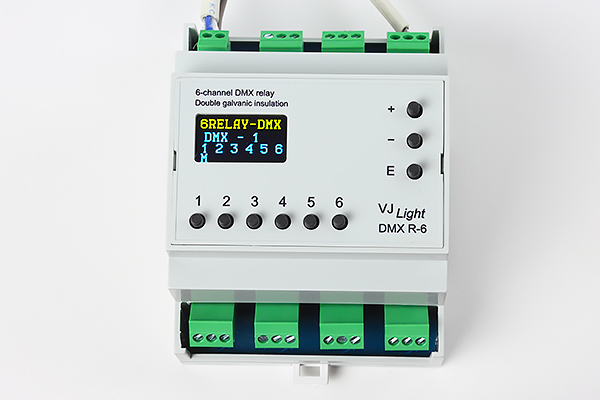

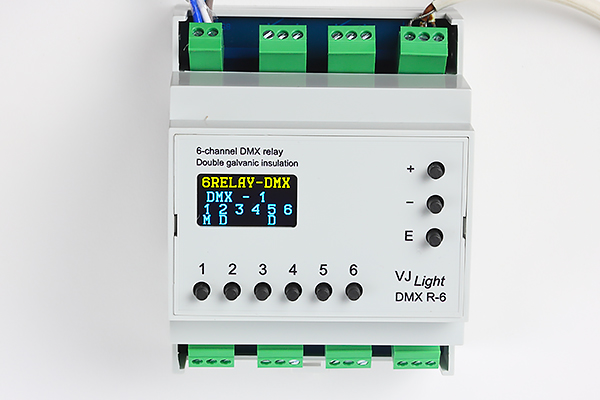

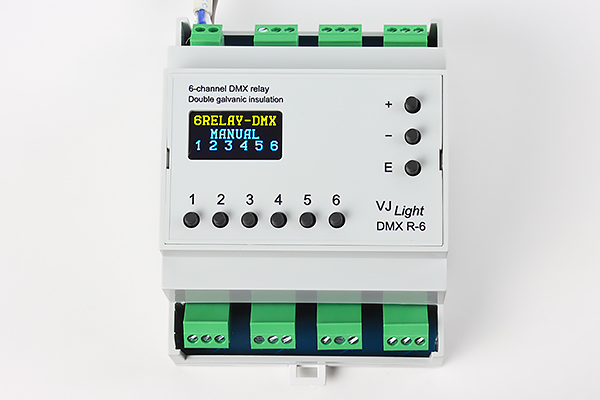

Информационный экран на передней панели DMX R-6 представляет собой OLed дисплей с четырьмя строками. В верхней строке (желтого цвета) по требованию заказчика можно разместить желаемую им надпись (на заказ до 10 символов). Данная надпись остается неизменной навсегда. Вторая строка экрана показывает состояние наличия DMX и стартовый адрес канала управления. При отсутствии на входе прибора DMX сигнала во второй строке светится надпись "Manual", при наличии сигнала DMX на входе - в этой строке высвечивается стартовый адрес канала управления прибора. В третьей и четвертых строках "VJLight DMX-R-6" указывается состояние всех реле (включено или выключено), например: "М-1" - реле 1 включено в ручном режиме, "D-1" - реле 1 включено командой с DMX пульта, "1" - реле 1 выключено.

Контакты электромеханических реле DMX-R3, управляемых подключенными нагрузками гальванически не связаны с питанием прибора, как и с входом DMX.

Возможна поставка данных приборов с вашим логотипом.
Бесплатная доставка по г. Москва. Отправка в регионы.

Количество входов DMX: 1
Количество каналов управления DMX: 6
Значения DMX: от 0 до 127 - "RELAY - OFF" (Выключено); от 128 до 255 - "RELAY - ON" (Включено)
Принудительное включение/отключение реле (приоритетный режим "Manual") - Да
Напряжение питания: 85-264VAC/ 70-350VDC (Либо 7-60 VDC).
Гальваническая развязка DMX входа: Да
Гальваническая развязка реле и управления ими: Да
Разъемные клеммники для коммутации питания и DMX входа/выходов: Да (Рабочий ток клеммников - 8А/300В)
Рабочий ток контактов каждого реле - 15A/125VAC (10A/250VAC)
Размер: В- 57,5 мм.; Ш- 71 мм.; Д- 90,2 мм.
