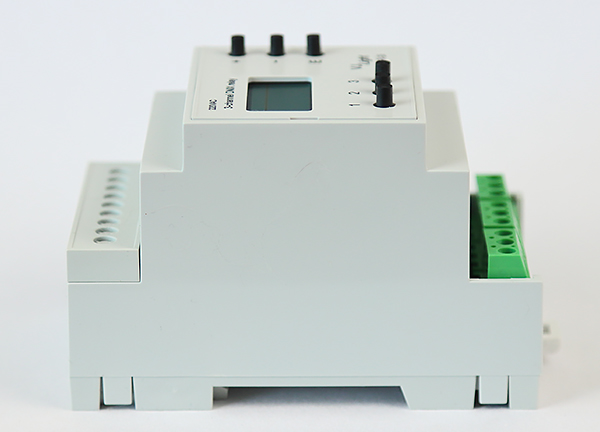

DMX реле 3 канала с двойной
гальванической развязкой "VJLight DMX R-3i".
(см. прайс-лист)

Артикул - DMXR-3iAC (U=220VAC)
- DMXR-3iDC (U=7-60VDC)

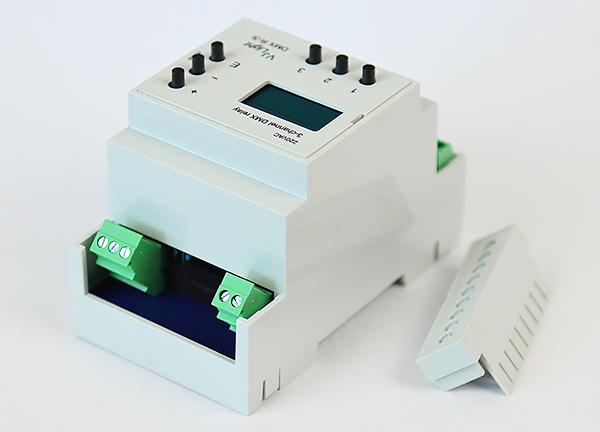

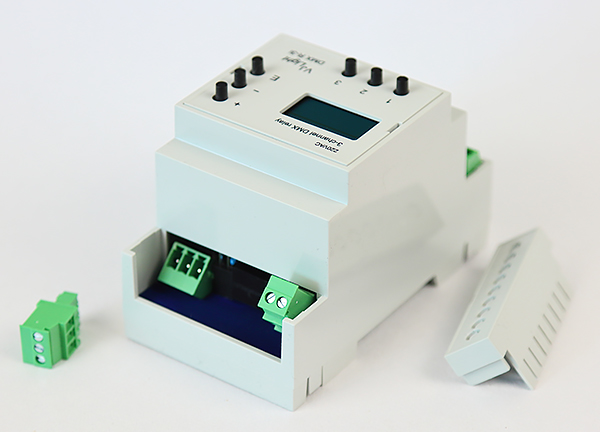

DMX реле 3 канала на DIN рейку VJLight DMX-R3i с двойной гальванической развязкой сигнала DMX (по питанию приемника и самого сигнала DMX), а так же контактов реле, предназначено для установки непосредственно в электрощит. Данный прибор представляет собой управляемое сигналом DMX и переключающиее 3 электромеханических реле устройство. Питание DMX-R3i осуществляется от сети переменного (в диапазоне 85 ~ 264VAC) либо постоянного напряжения 70-350VDC. Так же возможна поставка данного оборудование с напряжением питания 7-60VDC. Подключение питания к VJLight DMX-R3i, входящего сигнала DMX осуществляется при помощи разъемных клеммников (входят в комплект) 15EDGKB-3,5-03P (и 02Р, соответственно). Коммутация нагрузки к контактам реле осуществляется винтовыми клеммниками с нагрузкой до 20А

Данное DMX реле может работать в двух режимах: с управлением (вкл./выкл.) сигналом DMX либо в ручном режиме. Для ручного режима на передней панели VJLight DMX-R3i расположены кнопки 1,2, и 3 (Manual). Данный режим является приоритетным и его можно использовать вне зависимости от наличия/отсутствия сигнала DMX. Схемы подключения смотрите ниже.

На передней панели прибора расположены еще 3 кнопки: "Е", "-" и "+". Кнопка "Е" (Enter) - вход в меню для установки адреса DMX. При нажатии кнопки "Е" (при отключенном режиме "Manual") выделяется строка для установки адреса стартового канала DMX управления прибором. Кнопками "-" и "+" можно выбрать стартовый DMX адрес реле. Для сохранения выбранного адреса DMX в памяти прибора можно нажать кнопку "Е" (снимется выделение) либо подождать несколько секунд и DMX адрес реле сохранится сам. При повторном подключении к сети будет актуален последний сохраненный адрес DMX.

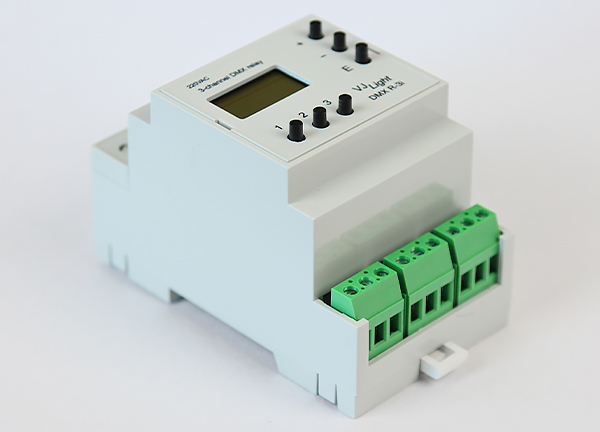

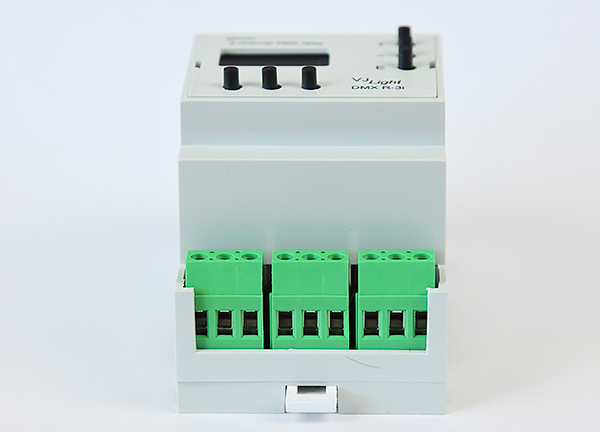

Управлять нагрузками, подключаемыми к VJLight DMX-R3i можно в режимах отключения, включения или переключения. Для коммутации нагрузки в нижней части DMX реле расположены винтовые клеммники, где центральный контакт является основным, а по-умолчанию (реле выкл.) он соединен с левым контактом (и разъединен с правым), при включении реле (relay - ON) центральный контакт соединяется с правым.

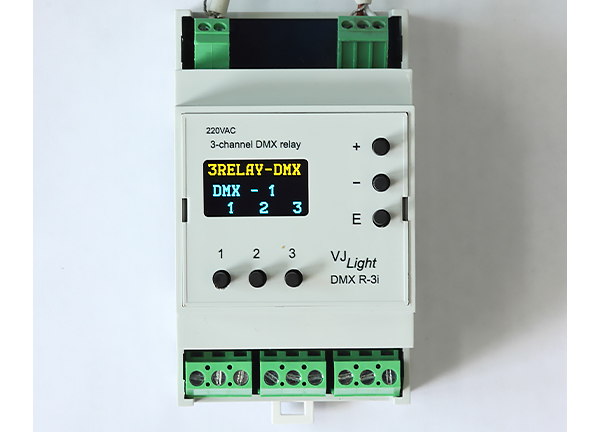

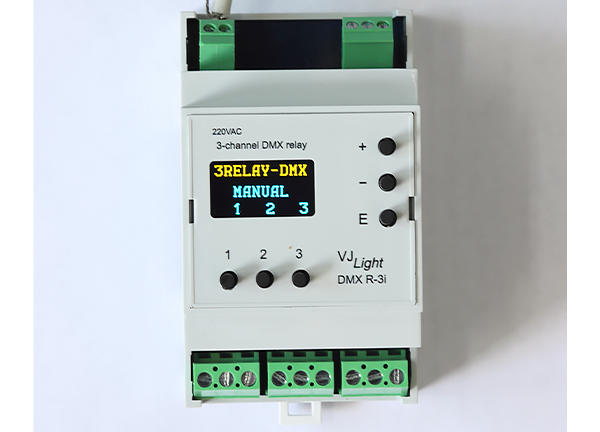

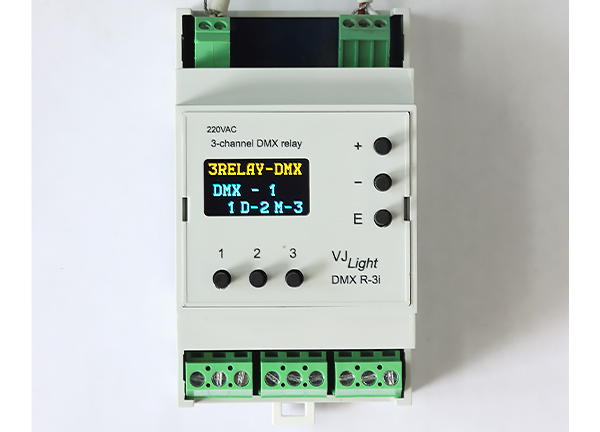

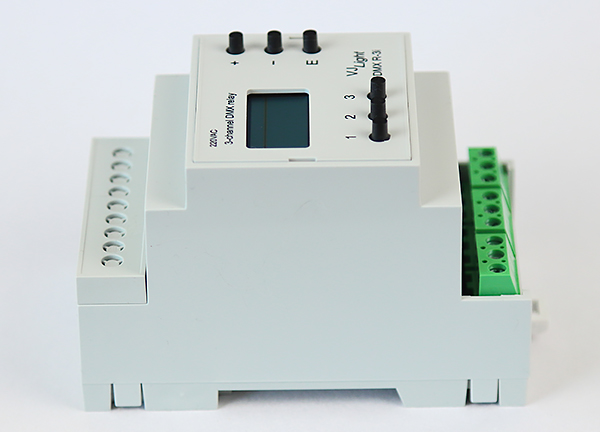

Информационный экран на передней панели VJLight DMX-R3i представляет собой OLed дисплей с тремя строками. В верхней строке (желтого цвета) по требованию заказчика можно разместить желаемую им надпись (на заказ до 10 символов). Данная надпись остается неизменной навсегда. Вторая строка экрана показывает состояние наличия DMX и стартовый адрес канала управления. При отсутствии на входе прибора DMX сигнала во второй строке светится надпись "Manual", при наличии сигнала DMX на входе - в этой строке высвечивается стартовый адрес канала управления прибора. В третьей строке "VJLight DMX-R3i" указывается состояние всех реле (включено или выключено), например: "М-1" - реле 1 включено в ручном режиме, "D-1" - реле 1 включено командой с DMX пульта, "1" - реле 1 выключено.

Контакты электромеханических реле DMX-R3, управляемых подключенными к ним нагрузками гальванически не связаны с питанием прибора, как и с входом DMX.

Возможна поставка данных приборов с вашим логотипом.
