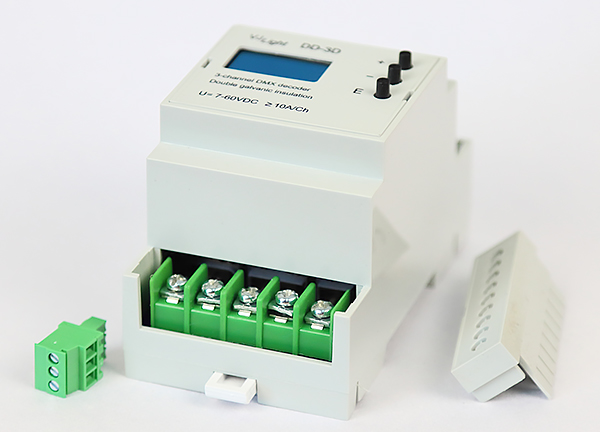

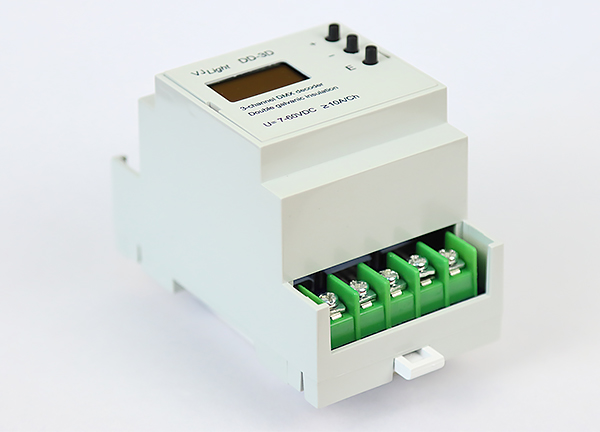

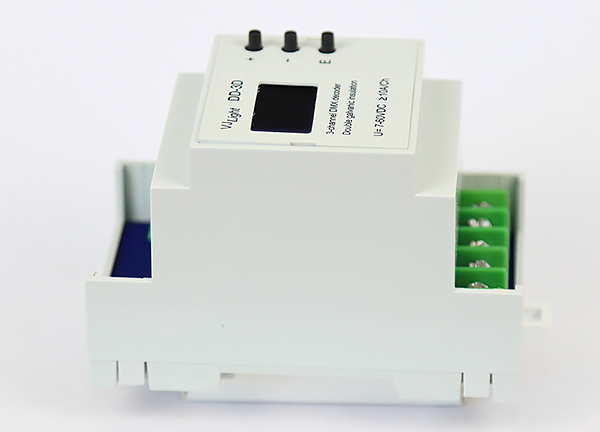

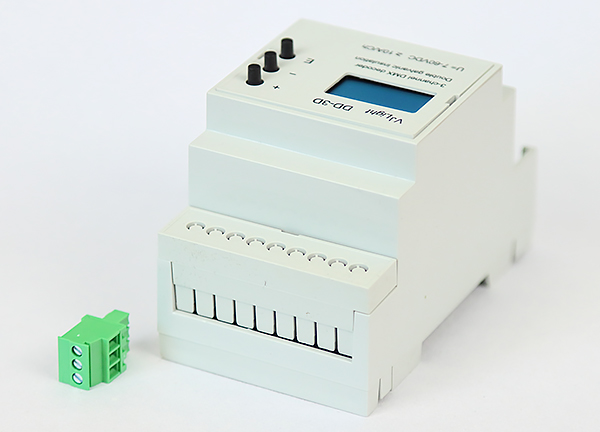

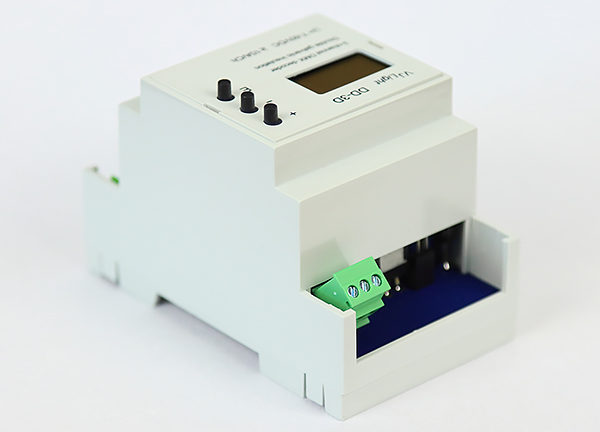

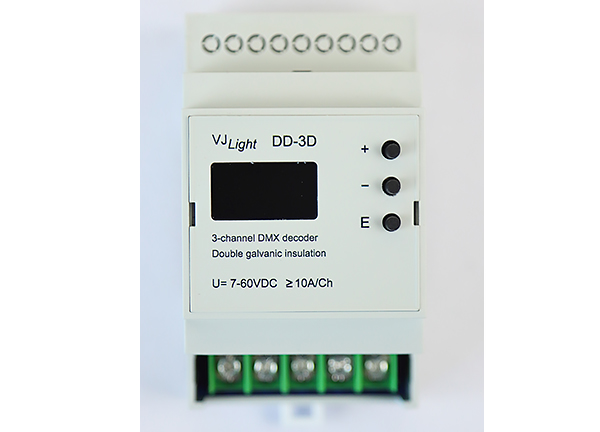

DMX декодер 3 канала (RGB) на DIN рейку с двойной
гальванической развязкой "VJLight DD-3D".
(см. прайс-лист)
Артикул - DD-3D

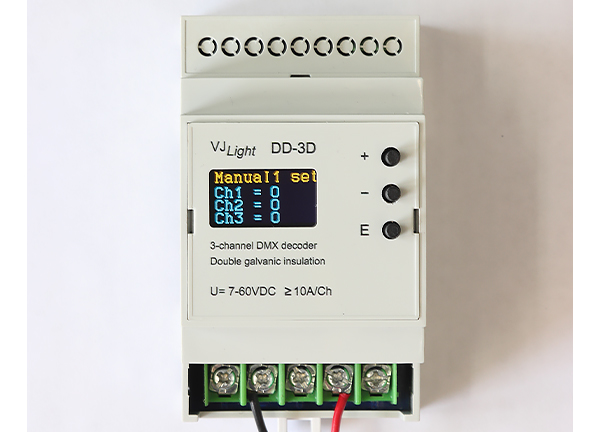

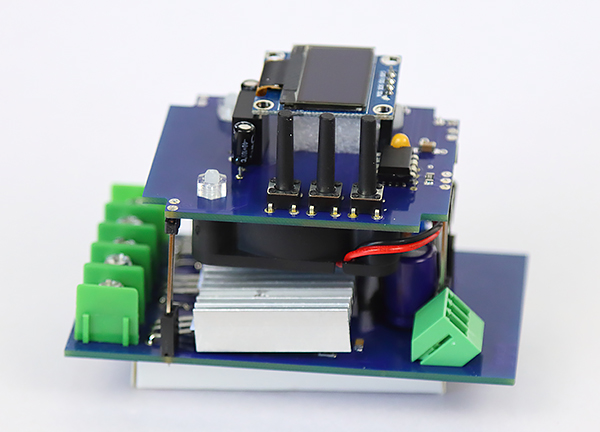

DMX RGB (3 канала) декодер с установкой на DIN рейку «VJLight – DD-3D» предназначен для управления светодиодами и светодиодными лентами при помощи цифрового сигнала стандарта DMX-512. Данный декодер питается от источника постоянного напряжения в диапазоне от 7 до 60 Вольт. Необходимое напряжение питания декодера нужно рассчитывать исходя из напряжения питания светодиодов/светодиодных лент, подключаемых к выходам прибора. Для установки параметров на передней панели декодера расположен OLED экран и три кнопку управления меню. Для повышения КПД данный декодер оборудован активной системой охлаждения радиаторов силовых ключей, которые управляют каналами нагрузки. Вы можете оборудовать электрощит, в который планируете установить данные декодеры, вентилятором или притоком холодного воздуха от кондиционера, это повысит их мощность и долговечность. Бесплатная доставка по г. Москва. Отправка в регионы.

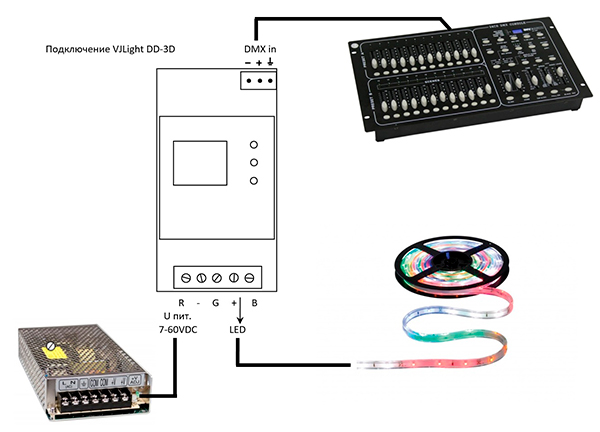

Данный DMX RGB декодер имеет гальваническую развязку входящего сигнала DMX, как по питанию принимающего DMX сигнал трансмиттера, так и самой линии сигнала, что обеспечит защиту декодера, в случае выхода из строя исполнительный DMX приборов, а так же защитит исполнительные DMX приборы, подключенные вместе с данным декодером в одну линию DMX. Силовая часть ключей, к которым непосредственно подключается нагрузка в виде светодиодов или светодиодных лент, так же имеет гальваническую развязку в виде оптронов. При подключении нагрузки и управляющего сигнала DMX необходимо строго соблюдать полярность и рассчитывать мощность блока питания исходя из 20% превышения его мощности над мощностью подключаемой нагрузки. Коммутацию декодера к DMX линии и нагрузке осуществлять строго в обесточенном состоянии.
Режимы работы. DMX RGB декодер «VJLight – DD-3D» может работать в трех режимах:
1. Управление сигналом DMX.
2. Ручное управление в отсутствии сигнала DMX в статичном режиме (Manual -1).
3. Ручное управление в отсутствии сигнала DMX в режиме переключения цвета (Manual -2).
Основным приоритетом «VJLight – DD-3D» является – сигнал DMX. При его отсутствии или, если стартовый адрес прибора выставлен пользователем на "0", DMX RGB декодер автоматически переходит в выполнение одного из двух ручных режимов (Manual -1 или Manual -2), выбранных заранее пользователем. По умолчанию при первом включении из двух ручных режимов приоритетным является Manual-1 (статичный).
1. Управление сигналом DMX. По умолчанию при первом включении стартовый адрес DMX RGB декодера – 001. Осуществляя навигацию по меню прибора кнопкой «Е» можно выделить необходимый для изменения стартового адреса DMX раздел, а кнопками «+» и «-» выставить нужное значение (от 0 до 511), которое сохранится автоматически и при следующем включении прибора останется выбранным вами. В DMX RGB декодере «VJLight – DD-3D» для управления тремя нагрузками используется три канала управления DMX, где значение DMX «0» в каждом канале прибора – полное выключение нагрузки, а «255» - включение нагрузки на 100%. Если вам необходимо, чтобы некоторые приборы, подключенные к линии DMX, не реагировали на команды с DMX пульта, но работали в ручном режиме (Manual -1 или Manual -2), необходимо установить DMX адрес этих приборов на "0".

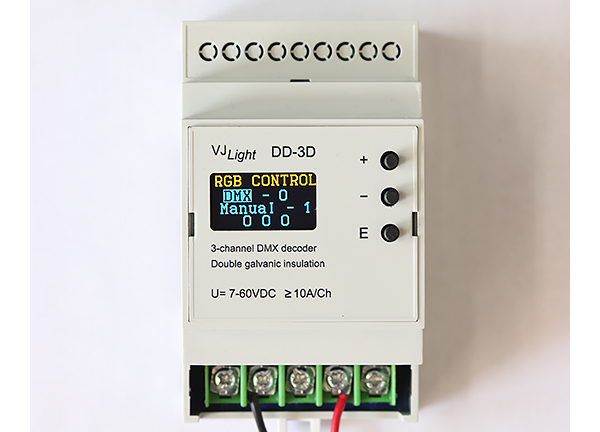

2. Ручное управление в отсутствии сигнала DMX в статичном режиме (Manual -1). При отсутствии управляющего сигнала DMX (либо установки DMX адреса прибора на "0") данный DMX RGB декодер автоматически переходит в статичный режим ручного управления – «Manual -1». В данном режиме на выходы для подключения нагрузки «+»,«R»,«G» и «B» подается сигнал с заранее выставленными параметрами для каждого из трех выходных каналов. При этом, при присоединении блока расширения в данному декодеру, можно заранее или в любой момент выставить значения яркости для указанных каналов, которые автоматически сохраняются и при следующем включении прибор использует установленные пользователем параметры RGB. Никаких переключений цвета декодер в данном режиме не производит, подключенные к декодеру светодиоды светят статичным светом, согласно заданным параметрам. Так же, можно установить приоритет одного из двух ручных режимов, в которые автоматически перейдет декодер при отсутствии сигнала DMX. При первом включении по умолчанию установлен «Manual -1». При выборе одного из двух режимов ручного управления пользователем, он автоматически сохраняется и при следующем включении будет использован прибором.

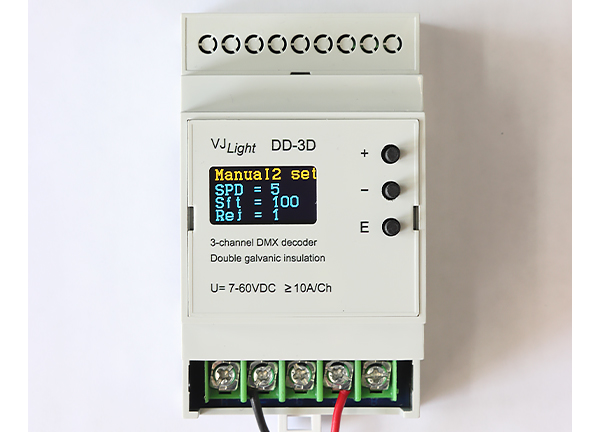

3. Ручное управление в отсутствии сигнала DMX в режиме переключения цвета (Manual -2). При отсутствии управляющего сигнала DMX (либо установки DMX адреса прибора на "0") данный DMX RGB декодер автоматически переходит в динамичный режим ручного управления – «Manual -2». В данном режиме «VJLight – DD-3D» подает на подключенные к нему в виде нагрузки светодиоды (или светодиодные ленты) динамичный сигнал, которым в цикличном режиме формируются 6 цветов с заданной пользователем скоростью («SPD») и плавностью их переключения («Sft»). Подключив блок расширения и выбрав данный режим приоритетным между «Manual -1» и «Manual -2», выбор пользователя будет автоматически сохранен и при следующем включении при отсутствии сигнала DMX декодер перейдет в режим «Manual -2», переключая цвета с заданной вами скоростью («SPD») и плавностью («Sft»). В любой момент все эти параметры можно менять.
- Управление сигналом DMX – Да.
- Количество каналов DMX – 3
- Количество режимов работы - 3 (1- от DMX и два - ручных)
- Автоматический переход в ручной режим при отсутствии сигнала DMX – Да.
- Количество ручных режимов – 2 (статичный и динамичный).
- Гальваническая развязка сигнала DMX – Да.
- Гальваническая развязка подключенной нагрузки – Да.
- Гальваническая развязка трансмиттеров каналов по питанию: Да
- Напряжение питания – 7-60VDC (исходя из напряжения питания наргузки).
- Разъемный клеммник для коммутации DMX входа: Да
- Активное охлаждение: Да
- Размер: В- 57,5 мм.; Ш- 53,3 мм.; Д- 90,2 мм.
